Si se crean o se editan superficies de separación en modo manual, se pueden modificar las direcciones de la superficie generada por el comando Superficie de separación.
Para abrir el PropertyManager Superficie de separación, proceda de una de estas maneras:
- Haga clic en Superficies de separación
(barra de herramientas Herramientas de moldes).
- Haga clic en .
- Seleccione una operación de Superficie de separación en el gestor de diseño del FeatureManager y haga clic en Editar operación
.
Para activar el modo manual en superficies de separación, para Opciones en el PropertyManager, seleccione Modo manual.
Puede ajustar la superficie de separación de la siguiente manera:
- Arrastre un asa para impedir la intersección de superficies que se superponen.
- Redefina la región de la superficie entre dos vértices para especificar una superficie rellena:
- Haga clic con el botón derecho del ratón en un vértice en la arista de la pieza y seleccione Región de inicio de la superficie rellenada.
- Haga clic con el botón derecho del ratón en un vértice en la arista de la pieza y seleccione Región de fin de la superficie rellenada.
|

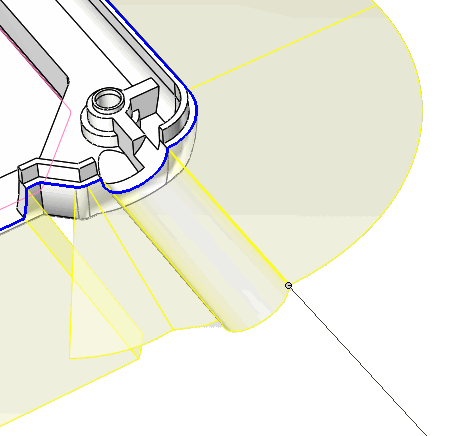

| Una superficie de separación generada sin el modo manual tiene líneas de superficie cruzada |
 |

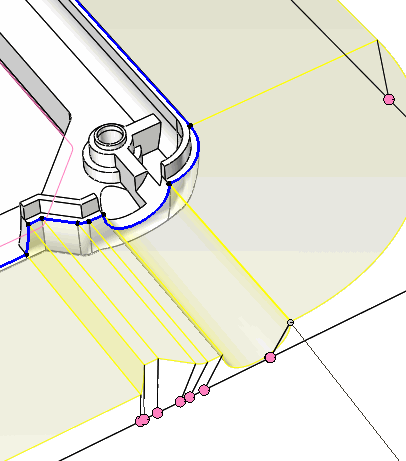

| El modo manual genera asas para las líneas de superficie móvil |
