La ubicación predeterminada para los perfiles de soldadura es install_dir\data\weldment
profiles.
La estructura de subcarpetas dentro de la carpeta weldment profiles determina las selecciones que aparecen en el PropertyManager Miembro estructural.
Selecciones del PropertyManager y la carpeta y la estructura de archivos en el Explorador de archivos correspondiente se establecen como sigue:
-
Carpeta principal. Contiene una o varias carpetas standard. En el siguiente ejemplo, weldment profiles es la carpeta principal y contiene nueve carpetas standard, por ejemplo, ansi, ansi inch e iso. En el PropertyManager, el nombre de cada carpeta de
estándares aparece como una selecci? en el campo Est?dar.
-
Carpetas de estándares. Contiene uno o más tipos de piezas de operación de biblioteca configuradas, por ejemplo, hierro angular, canal c y tubería. En el PropertyManager, después de seleccionar Standard, los nombres las piezas de operación de biblioteca aparecen en Tipo.
- Piezas de operación de biblioteca de tipo. Contiene una o más configuraciones de la parte de operación de biblioteca. En el PropertyManager, después de seleccionar un Tipo, los nombres de configuración de la pieza de operación de biblioteca aparecen en Tamaño.

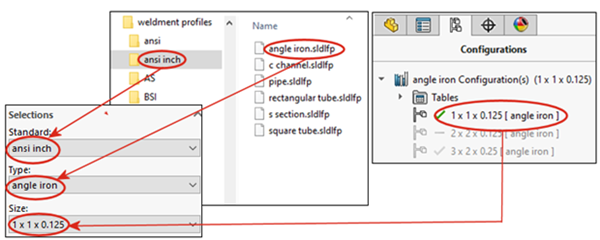

PropertyManager
Miembro estructural y Explorador de archivos:
