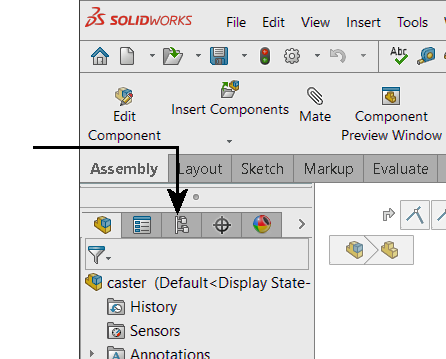

Vistas de configuración Puede utilizar las vistas de configuración para crear, seleccionar y ver múltiples configuraciones de piezas y de ensamblajes en un documento. La pestaña ConfigurationManager: La pestaña Familia CAD muestra los modelos que se actualizan a la 3DEXPERIENCE Platform. La pestaña ConfigurationManager muestra los modelos que se una actualizan a la 3DEXPERIENCE Platform. La pestaña ConfigurationManager: Familia de CAD muestra las configuraciones como productos físicos y representaciones. Puede dividir una vista de configuración y visualizar dos instancias de vistas de configuración, o combinar una vista de configuración con el gestor de diseño del FeatureManager o el PropertyManager. Las vistas de configuración tienen una sección para controlar estados de visualización. Para acceder a una vista de configuración, haga clic en la pestaña ConfigurationManager: Familia de CAD o en la pestaña ConfigurationManager en la parte superior del panel de gestión. Iconos de la familia de CAD Objeto de la familia CAD Objeto desde el que puede crear diferentes configuraciones para 3DEXPERIENCE Platform. Producto físico Una configuración con un número de pieza que puede solicitar en una lista de materiales. Representación Configuración hija de un producto físico que muestra el estado del producto físico. Iconos de ConfigurationManager Ensamblaje o pieza de SOLIDWORKS. Configuración creada manualmente. Configuración creada con una tabla de diseño. Configuración creada manualmente que tiene un estado de explosión o una configuración derivada. Configuración creada con una tabla de diseño que tiene un estado de explosión o una configuración derivada. La configuración tiene un conjunto de datos completo y actualizado. Genera el conjunto de datos completo para la configuración la próxima vez que guarde. Iconos de configuraciones compartidos Tabla de diseño en Excel Se muestra cuando el modelo contiene una tabla de diseño. Haga clic con el botón derecho del ratón para editar, guardar o eliminar la tabla de diseño. Tabla de configuración Se muestra cuando el modelo tiene dos o más configuraciones. Haga clic con el botón derecho del ratón para modificar la tabla. PropertyManager Se muestra al definir un PropertyManager personalizado en el cuadro de diálogo Configuration Publisher. Estos PropertyManagers permiten seleccionar la configuración de una pieza al colocarla en un ensamblaje. Haga clic con el botón derecho del ratón para modificar el PropertyManager. Tema principalConfiguraciones Administración de los datos de configuración Configuraciones manuales Configuraciones de tabla de diseño Modificar configuraciones Parámetros configurables Configuration Publisher PropertyManager Configurar componente para componentes de Toolbox Seleccionar configuraciones en la barra de herramientas contextual Estados de visualización en ensamblajes Panel de visualización en ensamblajes Activar una configuración Perspectiva general de la interfaz de usuario Visualización de vistas preliminares de configuración Se pueden visualizar vistas preliminares de configuración de una pieza o un ensamblaje en el PropertyManager. No tendrá que abrir una configuración para verla, lo que supone un ahorro de tiempo en piezas o ensamblajes complejos. Para visualizar una vista preliminar de configuración en el PropertyManager: En la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de la que desea obtener la vista preliminar y seleccione Mostrar vista preliminar. La vista preliminar de la configuración aparece en el PropertyManager. Si no aparece la vista preliminar, abra cada configuración y guarde el documento en cada configuración. La próxima vez que seleccione Vista preliminar, aparecerá ésta. Haga clic en la zona de gráficos para ocultar la vista preliminar. Personalización del orden de clasificación de configuración Puede especificar el orden en el que se enumeran las configuraciones.Para personalizar el orden de clasificación de las configuraciones: En la pestaña ConfigurationManager: Familia de CAD o en la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de nivel superior y, a continuación, haga clic en Orden del gestor. Seleccione entre las opciones: Opción Descripción Numérica Ordena de forma ascendente por valor alfabético o numérico. Literal Ordena por orden alfabético. Manual (arrastrar y soltar) Arrastre las configuraciones al gestor de configuración. Cuando suelte el cursor, la configuración que esté moviendo se colocará inmediatamente debajo del elemento resaltado.Disponible únicamente en la pestaña ConfigurationManager . Basada en historial Ordena por la fecha de creación de la configuración, con la última configuración creada en la parte inferior de la lista. Tabla de diseño Ordena por la lista de configuración a partir de la tabla de diseño.Disponible cuando el modelo tiene una tabla de diseño.
Vistas de configuración Puede utilizar las vistas de configuración para crear, seleccionar y ver múltiples configuraciones de piezas y de ensamblajes en un documento. La pestaña ConfigurationManager: La pestaña Familia CAD muestra los modelos que se actualizan a la 3DEXPERIENCE Platform. La pestaña ConfigurationManager muestra los modelos que se una actualizan a la 3DEXPERIENCE Platform. La pestaña ConfigurationManager: Familia de CAD muestra las configuraciones como productos físicos y representaciones. Puede dividir una vista de configuración y visualizar dos instancias de vistas de configuración, o combinar una vista de configuración con el gestor de diseño del FeatureManager o el PropertyManager. Las vistas de configuración tienen una sección para controlar estados de visualización. Para acceder a una vista de configuración, haga clic en la pestaña ConfigurationManager: Familia de CAD o en la pestaña ConfigurationManager en la parte superior del panel de gestión. Iconos de la familia de CAD Objeto de la familia CAD Objeto desde el que puede crear diferentes configuraciones para 3DEXPERIENCE Platform. Producto físico Una configuración con un número de pieza que puede solicitar en una lista de materiales. Representación Configuración hija de un producto físico que muestra el estado del producto físico. Iconos de ConfigurationManager Ensamblaje o pieza de SOLIDWORKS. Configuración creada manualmente. Configuración creada con una tabla de diseño. Configuración creada manualmente que tiene un estado de explosión o una configuración derivada. Configuración creada con una tabla de diseño que tiene un estado de explosión o una configuración derivada. La configuración tiene un conjunto de datos completo y actualizado. Genera el conjunto de datos completo para la configuración la próxima vez que guarde. Iconos de configuraciones compartidos Tabla de diseño en Excel Se muestra cuando el modelo contiene una tabla de diseño. Haga clic con el botón derecho del ratón para editar, guardar o eliminar la tabla de diseño. Tabla de configuración Se muestra cuando el modelo tiene dos o más configuraciones. Haga clic con el botón derecho del ratón para modificar la tabla. PropertyManager Se muestra al definir un PropertyManager personalizado en el cuadro de diálogo Configuration Publisher. Estos PropertyManagers permiten seleccionar la configuración de una pieza al colocarla en un ensamblaje. Haga clic con el botón derecho del ratón para modificar el PropertyManager. Tema principalConfiguraciones Administración de los datos de configuración Configuraciones manuales Configuraciones de tabla de diseño Modificar configuraciones Parámetros configurables Configuration Publisher PropertyManager Configurar componente para componentes de Toolbox Seleccionar configuraciones en la barra de herramientas contextual Estados de visualización en ensamblajes Panel de visualización en ensamblajes Activar una configuración Perspectiva general de la interfaz de usuario Visualización de vistas preliminares de configuración Se pueden visualizar vistas preliminares de configuración de una pieza o un ensamblaje en el PropertyManager. No tendrá que abrir una configuración para verla, lo que supone un ahorro de tiempo en piezas o ensamblajes complejos. Para visualizar una vista preliminar de configuración en el PropertyManager: En la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de la que desea obtener la vista preliminar y seleccione Mostrar vista preliminar. La vista preliminar de la configuración aparece en el PropertyManager. Si no aparece la vista preliminar, abra cada configuración y guarde el documento en cada configuración. La próxima vez que seleccione Vista preliminar, aparecerá ésta. Haga clic en la zona de gráficos para ocultar la vista preliminar. Personalización del orden de clasificación de configuración Puede especificar el orden en el que se enumeran las configuraciones.Para personalizar el orden de clasificación de las configuraciones: En la pestaña ConfigurationManager: Familia de CAD o en la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de nivel superior y, a continuación, haga clic en Orden del gestor. Seleccione entre las opciones: Opción Descripción Numérica Ordena de forma ascendente por valor alfabético o numérico. Literal Ordena por orden alfabético. Manual (arrastrar y soltar) Arrastre las configuraciones al gestor de configuración. Cuando suelte el cursor, la configuración que esté moviendo se colocará inmediatamente debajo del elemento resaltado.Disponible únicamente en la pestaña ConfigurationManager . Basada en historial Ordena por la fecha de creación de la configuración, con la última configuración creada en la parte inferior de la lista. Tabla de diseño Ordena por la lista de configuración a partir de la tabla de diseño.Disponible cuando el modelo tiene una tabla de diseño.
Visualización de vistas preliminares de configuración Se pueden visualizar vistas preliminares de configuración de una pieza o un ensamblaje en el PropertyManager. No tendrá que abrir una configuración para verla, lo que supone un ahorro de tiempo en piezas o ensamblajes complejos. Para visualizar una vista preliminar de configuración en el PropertyManager: En la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de la que desea obtener la vista preliminar y seleccione Mostrar vista preliminar. La vista preliminar de la configuración aparece en el PropertyManager. Si no aparece la vista preliminar, abra cada configuración y guarde el documento en cada configuración. La próxima vez que seleccione Vista preliminar, aparecerá ésta. Haga clic en la zona de gráficos para ocultar la vista preliminar.
Personalización del orden de clasificación de configuración Puede especificar el orden en el que se enumeran las configuraciones.Para personalizar el orden de clasificación de las configuraciones: En la pestaña ConfigurationManager: Familia de CAD o en la pestaña ConfigurationManager , haga clic con el botón derecho del ratón en la configuración de nivel superior y, a continuación, haga clic en Orden del gestor. Seleccione entre las opciones: Opción Descripción Numérica Ordena de forma ascendente por valor alfabético o numérico. Literal Ordena por orden alfabético. Manual (arrastrar y soltar) Arrastre las configuraciones al gestor de configuración. Cuando suelte el cursor, la configuración que esté moviendo se colocará inmediatamente debajo del elemento resaltado.Disponible únicamente en la pestaña ConfigurationManager . Basada en historial Ordena por la fecha de creación de la configuración, con la última configuración creada en la parte inferior de la lista. Tabla de diseño Ordena por la lista de configuración a partir de la tabla de diseño.Disponible cuando el modelo tiene una tabla de diseño.
