Estilos de círculos de detalle

La siguiente tabla muestra los efectos de las distintas opciones en la vista padre original. Todas las imágenes se muestran en el estándar ISO.

Vista padre original:


Estilo Círculo Perfil

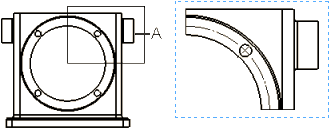

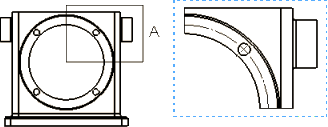

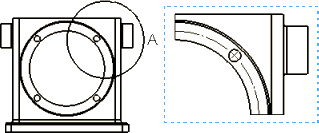

Por estándar detail_per_std_circle.gif detail_per_std_profile.gif
Círculo roto detail_broken_circle.gif No disponible

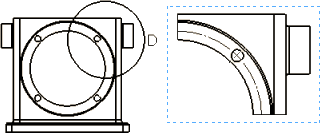

Con línea indicativa detail_w_leader_circle.gif detail_w_leader_profile.gif

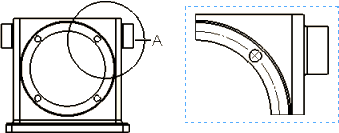

Sin línea indicativa detail_no_leader_circle.gif detail_no_leader_profile.gif

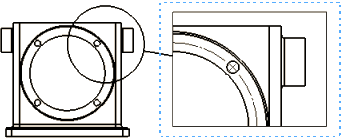

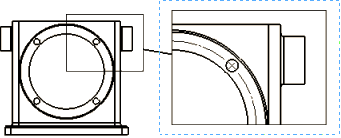

Conectado detail_connected_circle.gif detail_connected_profile.gif
Tema principalVista detallada
Crear una vista de detalle
Creación de vistas de detalle con contornos irregulares
PropertyManager de vista de detalle
Buscar 'Estilos de círculos de detalle' en la Base de conocimiento de SOLIDWORKS.
