Opciones del Asistente para taladro/Toolbox

Utilice las opciones de la página Asistente para taladro/Toolbox para crear o editar estándares utilizados por los taladros del Asistente para taladro y los componentes de SOLIDWORKS Toolbox. Puede desactivar o activar la carpeta Favoritos de Toolbox.

Para acceder a las opciones del Asistente para taladro/Toolbox:

  1. Haga clic en Opciones en la barra de herramientas Estándar o en Herramientas > Opciones.
  2. En la pestaña Opciones de sistema, haga clic en Asistente para taladro/Toolbox.
Haga clic en Restablecer para restaurar los valores predeterminados para todas las opciones del sistema o solo para las opciones en esta página.

Carpeta de Asistente para taladro y Toolbox

Ubicación de la carpeta de Asistente para taladro y Toolbox Muestra dónde se almacenan los componentes del Asistente para taladro y de Toolbox.
Convertir esta carpeta en la ubicación de búsqueda predeterminada para componentes de Toolbox. Facilita la apertura de modelos cuyos componentes de Toolbox no hacen referencia a la carpeta Toolbox. Si desactiva la opción de sistema, SOLIDWORKS no busca automáticamente en la carpeta Toolbox referencias a componentes de Toolbox.
Configurar Abre la herramienta de configuración de Toolbox, donde puede especificar las opciones en la página Smart Fasteners.

Panel de tareas de Toolbox

Mostrar carpeta Favoritos de Toolbox Muestra la carpeta Favoritos de Toolbox en Toolbox, en el panel de tareas Biblioteca de diseño.

Relaciones de posición de Toolbox

Bloquear rotación de nuevas relaciones de posición concéntricas para componentes de Toolbox Bloquea automáticamente la rotación de nuevas relaciones de posición concéntricas para componentes de Toolbox. Puede bloquear esta opción en la herramienta de administrador de configuración.
Esta opción se aplica al crear relaciones de posición concéntricas de una de las siguientes maneras:
  • Insertando un componente de Toolbox en otro componente.
  • Creando una SmartMate con la combinación ALT + arrastrar en una cara cilíndrica o una arista circular de un componente de Toolbox que se encuentre en el ensamblaje.
  • Con la herramienta Smart Fasteners.
  • Definiendo Smart Fasteners en una nueva serie de taladros.
  • Creando manualmente una relación de posición concéntrica en un componente de Toolbox.

Configuración del Asistente para taladro

Mantener configuración para cada tipo de taladro del Asistente para taladro Utiliza comportamiento heredado para guardar la configuración para cada tipo de taladro. Por ejemplo, si el tamaño para taladros roscados es M6, ese tamaño no se ve afectado por los tamaños de otros tipos de taladro. Este comportamiento se ha utilizado en SOLIDWORKS 2015 y en versiones anteriores.
Transferir configuración al cambiar el tipo de taladro del Asistente para taladro Intenta hacer coincidir los tamaños del último tipo de taladro utilizado y los tamaños disponibles para el nuevo tipo de taladro. La coincidencia se realiza mediante la comparación de cadenas. Este comportamiento se establece de forma predeterminada para todas las instalaciones nuevas y de actualización (versión 2018 y posteriores) para mantener el comportamiento de la versión SOLIDWORKS 2017 existente.

Ejemplos de coincidencia de tamaños:

  • Ejemplo 1: Si crea un taladro refrentado y establece el tamaño en M6 y, a continuación, crea un taladro avellanado, la configuración M6 se traspasa al nuevo tipo de taladro.
  • Ejemplo 2: Si crea un taladro refrentado y establece el tamaño en M6 y, a continuación, lo cambia a un taladro roscado, la configuración M6 se traspasa al nuevo tipo de taladro, configurándolo como M6x1.0. Si hay varios taladros roscados M6 enumerados (por ejemplo, M6x0.75 y M6x1.0), se realizará la coincidencia con el primero enumerado (M6x0.75).
Incluir datos para aplicaciones de DELMIA Genera y guarda información para las siguientes operaciones de mecanizado:
  • Asistente para taladro
  • Taladro sencillo
  • Taladro avanzado
  • Rosca
  • Rosca cosmética

Solo las aplicaciones de mecanizado de DELMIA pueden utilizar estos datos a través de 3DEXPERIENCE Platform.

Creación de estándares del Asistente para taladro

Se pueden crear nuevos estándares o editar los estándares existentes utilizados por los taladros del Asistente para taladro y por los componentes de SOLIDWORKS Toolbox. Se puede agregar acceso administrativo a estos estándares y a las opciones del complemento SOLIDWORKS Toolbox.

No es necesario tener instalado SOLIDWORKS Toolbox en el sistema para crear o editar estándares para los taladros del Asistente para taladro.

Para crear sus propios estándares del Asistente para taladro:

  1. Haga clic en Opciones en la barra de herramientas Estándar o en Herramientas > Opciones.
  2. En la pestaña Opciones de sistema, haga clic en Asistente para taladro/Toolbox.
  3. Vaya a la ubicación de la carpeta Asistente para taladro y Toolbox.
    Puede seleccionar Convertir esta carpeta en la ubicación de búsqueda predeterminada para componentes de Toolbox para facilitar la apertura de modelos cuyos componentes de Toolbox no hagan referencia a su carpeta Toolbox. Si desactiva la opción de sistema, SOLIDWORKS no busca automáticamente en la carpeta Toolbox referencias a componentes de Toolbox.
  4. Haga clic en Configurar.
  5. En la herramienta de configuración de Toolbox, configure las opciones en la página Smart Fasteners.
    Para obtener más información, consulte Configuración de Toolbox.
  6. Haga clic en Guardar y cierre Toolbox.
  7. Haga clic en Aceptar para cerrar el cuadro de diálogo Opciones de sistema - Asistente para taladro/Toolbox.

Favoritos de Toolbox

La carpeta Favoritos de Toolbox es una carpeta local donde puede almacenar métodos abreviados a los componentes de Toolbox utilizados con más frecuencia.

En el software SOLIDWORKS, la carpeta Favoritos aparece en Toolbox en el panel de tareas Biblioteca de diseño. El contenido que se agrega a la carpeta se almacena como archivos de método abreviado de Windows en su computadora local.

La carpeta Favoritos de Toolbox es visible de forma predeterminada. Para ocultar la carpeta, haga clic en Herramientas > Opciones > Opciones de sistema > Asistente para taladro/Toolbox y desactive Mostrar carpeta de Favoritos de Toolbox. Esta operación no elimina sus favoritos, simplemente los oculta en el panel de tareas de la Biblioteca de diseño.

Puede agregar contenido directamente a la carpeta Favoritos o crear subcarpetas para organizar el contenido. A continuación, arrastre componentes desde una carpeta estándar de Toolbox de la parte inferior del panel de tareas hasta la carpeta o subcarpeta Favoritos.

No debe compartir Favoritos con otros usuarios.

Para guardar y utilizar Favoritos de Toolbox, realice el procedimiento siguiente:

  1. En el Panel de tareas, en la pestaña Biblioteca de diseño, expanda Toolbox.
  2. Seleccione la carpeta Favoritos y haga clic en Crear nueva carpeta.
  3. Escriba un nombre para la subcarpeta.

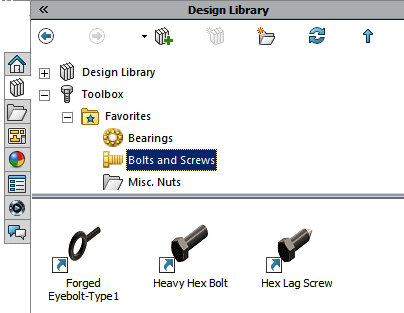

    Si utiliza nombres de carpeta estándar de Toolbox como Rodamientos o Pernos y tornillos, el software muestra los nombres con los iconos correspondientes. De lo contrario, un icono de carpeta genérico representará la carpeta.
    La nueva carpeta aparecerá debajo de la carpeta Favoritos y se creará en su computadora local en C:\Users\username\AppData\Roaming\SOLIDWORKS\SOLIDWORKSrelease\Toolbox\Favorites.
  4. Mediante la biblioteca de componentes de Toolbox, expanda el estándar, la categoría y el tipo de componente para guardarlo como favorito.
  5. Seleccione el componente y cópielo en la subcarpeta.
    Cada favorito que guarde aparecerá como un método abreviado en la subcarpeta Favoritos y en el directorio Favoritos de su computadora local.

    Si se mueve, se elimina o se desactiva un componente de Toolbox, aparecerá un indicador de advertencia en el método abreviado.

    Coloque el cursor sobre el favorito para ver información que describe el problema.

  6. Para usar un favorito, selecciónelo en la subcarpeta Favoritos y arrástrelo hasta la zona de gráficos, igual como lo haría con un componente de una de las otras carpetas de Toolbox.

Opciones de Toolbox

Puede configurar Toolbox para un solo usuario o configurarlo compartido para varios usuarios.

Para obtener información sobre cómo configurar Toolbox, consulte Ayuda de Toolbox.

Datos de Toolbox compartidos

Puede instalar datos de Toolbox en un equipo local, en una ubicación de red compartida o en un almacén de SOLIDWORKS PDM. Se recomienda utilizar una ubicación de red compartida o un almacén de SOLIDWORKS PDM. Al utilizar una ubicación común, todos los usuarios de SOLIDWORKS comparten un conjunto coherente de información de componentes.

Para obtener información sobre cómo utilizar SOLIDWORKS PDM para administrar Toolbox, incluyendo la migración de una biblioteca de Toolbox existente a un almacén de SOLIDWORKS PDM, consulte la Guía de administración de SOLIDWORKS Enterprise PDM.

Configuración de Toolbox

Se recomienda configurar Toolbox antes de utilizarlo. La configuración de Toolbox se compone de los siguientes pasos:
  • Selección de los estándares y el hardware que se utilizarán.
  • Selección de los tamaños de los componentes, adición de propiedades personalizadas y de números de pieza.
  • Establecimiento de permisos y preferencias.

Protección de Toolbox

Al utilizar Toolbox como recurso compartido, un administrador puede crear una contraseña para Toolbox y establecer permisos y preferencias para el grupo de trabajo. La restricción del acceso y el establecimiento de preferencias comunes garantizan la coherencia de los datos de Toolbox para un grupo de trabajo.
