Edición y posición de notas

Para agregar y colocar notas de pliegue de chapa metálica:

  1. Haga clic en Crear dibujo desde pieza/ensamblaje tool_Make_Drawing_Standard.gif (barra de herramientas Estándar).
  2. Abra una hoja de dibujo.
  3. Haga clic en Herramientas > Opciones > Propiedades de documento > Chapa metálica.
  4. En el cuadro de diálogo, en Notas de pliegue, seleccione Visualizar notas de pliegue de chapa metálica.

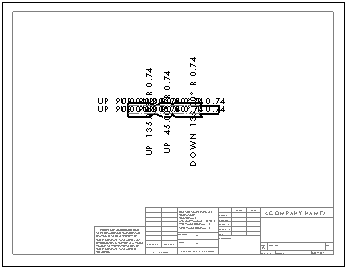

  5. En la Paleta de visualización, arrastre la vista de la chapa desplegada a la zona de gráficos.
  6. Haga clic en .
    Si la fuente es demasiado grande, realice una selección en bloque de las notas de pliegue y, en el PropertyManager, en Formato de texto, desactive Utilizar fuente de documento, haga clic en Fuente y ajuste el tamaño.

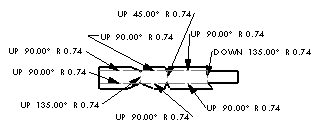

  7. Seleccione notas de pliegue de forma individual para:
    • Arrastrarlas a una posición legible
    • Girarlas
    • Agregar líneas indicativas
    No se pueden eliminar notas de pliegue de forma individual, pero puede hacer clic con el botón derecho en la nota y seleccionar Ocultar.
    Si hace clic en Invertir vista en el PropertyManager o edita la operación de chapa desplegada y cambia Cara fija al lado opuesto, las notas de pliegue de chapa metálica para UP o DOWN se invierten.
    flip_view_down.gif flip_view_up.gif
