Cuando se utilizan en una tabla de diseño, los nombres de las cotas, operaciones, componentes y configuraciones deben coincidir con el nombre en el modelo. Para asegurar una coincidencia exacta, puede copiar y pegar el nombre del cuadro de diálogo Propiedades para el elemento seleccionado.
Consulte Resumen de parámetros de tabla de diseño que contiene una lista de parámetros válidos y valores asociados.
Al utilizar tablas de diseño con SOLIDWORKS, es importante formatear las tablas adecuadamente.
Para copiar y pegar el nombre de una cota, operación, componente o configuración:
- Lleve a cabo una de las siguientes acciones:
- Haga clic en una cota.
- Haga clic con el botón derecho en Propiedades de operación.
- Haga clic con el botón derecho en un componente y seleccione Propiedades de componente .
- En el cuadro de diálogo o en el PropertyManager, copie el nombre del elemento. Para los componentes, copie el Nombre completo.
- Pegue el nombre en la celda de encabezado de columna correspondiente.
|
Especificaciones de parámetro:
|
- Algunas especificaciones de parámetros que aparecen en las celdas de encabezado de columna contienen una palabra clave, como $CONFIGURACIÓN. Los parámetros de las palabras clave no hacen distinción entre las letras mayúsculas y minúsculas.
- Algunos parámetros (estado de supresión o configuración de referencia de un componente) también incluyen el nombre del componente y el número de instancia. Dichos parámetros utilizan la sintaxis siguiente:
$PALABRA_CLAVE@componente<instancia>
donde component es el nombre del componente e instance es el número de instancia entre corchetes angulares.
Por ejemplo, la columna etiquetada $CONFIGURATION@gear<2> controla la configuración de referencia de la segunda instancia del componente denominado gear.
Los valores que no son nombres de elementos (Sí, Suprimir, etc.) no hacen distinción entre las letras mayúsculas ni minúsculas. La sintaxis y los valores legales para cada tipo de parámetro se describen en otros temas.
|
|
Múltiples instancias:
|
Puede especificar múltiples instancias de un componente en una única celda de encabezado de columna. Utilice la sintaxis siguiente para los números de instancia: -
<*> todas las instancias
-
<1-4> rango de instancias
- <1,3,6> instancias no consecutivas, separadas por comas
-
<1,3-6,8> combinación, separada por comas
|

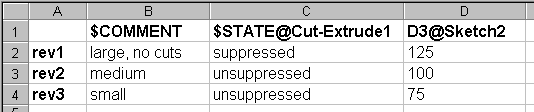

A continuación se visualiza un ejemplo de una tabla de diseño que crea tres configuraciones, agrega un comentario para cada una, suprime una operación y controla una cota.
No incluya filas ni columnas con encabezados en blanco en medio de una tabla de diseño. SOLIDWORKS deja de evaluar los datos cuando se encuentra con una fila o columna que tiene una celda de encabezado en blanco. Se ignorarán los datos que aparezcan en o después de una fila o columna con un encabezado en blanco.
