Reemplazo global de las referencias de relación de posición erróneas

Si falta una referencia de relación de un componente que se usa en muchas partes en un ensamblaje, puede reemplazarla para todas las instancias al mismo tiempo.

Al reemplazar la referencia de relación de posición para una de las muchas relaciones de posición afectadas, un cuadro de diálogo ofrece la opción de reemplazarla en el resto de relaciones de posición con la misma referencia que falta.

Para este ejemplo, supongamos que tiene un ensamblaje que contiene dos instancias de una perilla.

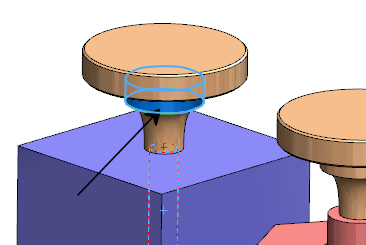

La misma superficie cilíndrica de cada perilla se utiliza en una relación de posición concéntrica para un bloque.

A continuación, suponga que un colega cambia la perilla y agrega una operación de spline revolucionada para reemplazar la superficie cilíndrica utilizada en las relaciones de posición concéntricas.
Perilla original Perilla modificada




Ahora, al abrir el ensamblaje, el cuadro de diálogo ¿Qué errores hay? le informa de que a dos relaciones de posición (una para cada instancia de la perilla) les falta la entidad de relación de posición. Las relaciones de posición se muestran marcadas en el gestor de diseño del FeatureManager.

Para reemplazar globalmente las referencias de relación de posición erróneas:

  1. En el gestor de diseño del FeatureManager, expanda Relaciones de posición .
  2. Seleccione la primera relación de posición errónea y, a continuación, haga clic en Reemplazar entidades de relación de posición .
  3. En el PropertyManager:
    1. En Entidades de relación de posición, seleccione una de las entidades de relaciones de posición que falta.
    2. En Entidades de relación de posición de reemplazo , en la zona de gráficos, seleccione otra operación cilíndrica de la perilla.
    3. En el PropertyManager, haga clic en .
  4. En el cuadro de diálogo, haga clic en Sí, sustituir el resto de referencias de relación de posición que faltan.
    La referencia de relación de posición que falta se sustituye en ambas relaciones de posición y los indicadores de error desaparecen del gestor de diseño del FeatureManager.
