Especificar una nueva pieza o ensamblaje como un único producto físico (2024 FD01)

Puede designar una nueva pieza o ensamblaje como un único producto físico.

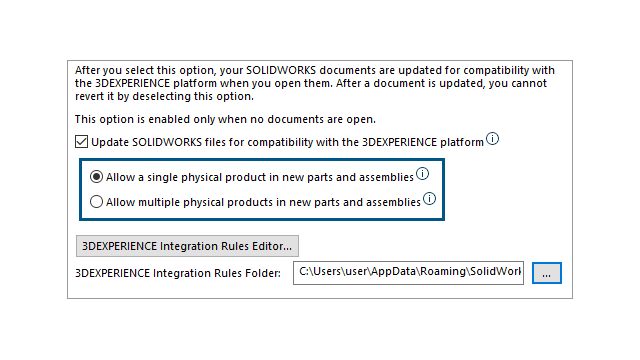

Las siguientes opciones están disponibles al seleccionar Actualizar archivos SOLIDWORKS para la compatibilidad con 3DEXPERIENCE Platform:

Permitir un producto físico único en piezas y ensamblajes nuevos Utiliza representaciones para mostrar diferentes configuraciones de un modelo.

Seleccione esta opción si no utiliza números de pieza únicos para sus configuraciones.
Permitir varios productos físicos en piezas y ensamblajes nuevos Utiliza productos físicos para mostrar diferentes configuraciones de un modelo.

Seleccione esta opción si utiliza números de pieza únicos para sus configuraciones.

Para especificar una nueva pieza o ensamblaje como un único objeto físico:
  1. Haga clic en Herramientas > Opciones > Opciones de sistema > 3DEXPERIENCE Integration.
  2. Seleccione Actualizar los archivos de SOLIDWORKS para su compatibilidad con 3DEXPERIENCE Platform.
  3. Seleccione entre las opciones:
    • Permitir un producto físico único en piezas y ensamblajes nuevos
    • Permitir varios productos físicos en piezas y ensamblajes nuevos
  4. Crear una pieza nueva.
  5. Guarde la pieza en 3DEXPERIENCE Platform.
