Las anotaciones de las líneas de sección y los círculos de detalle en archivos de dibujo establecen un hipervínculo con la vista de sección o de detalle asociada. Al mover el cursor sobre una línea de sección o un círculo de detalle, la anotación de la vista relacionada se resalta y viceversa.
Las vistas hipervinculadas son compatibles con los archivos de dibujo en todas las versiones de eDrawings.

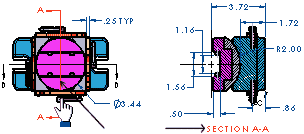

Ejemplo de una vista hipervinculada
- Desplace el cursor la línea de sección. La anotación de la línea de sección y la sección relacionada se resaltan.
- Seleccione la línea de sección. La vista de sección relacionada, SECTION A-A en este ejemplo, se ajusta al tamaño de la zona de gráficos.
- Seleccione el título de la vista de sección, SECTION A-A en este ejemplo. La vista de dibujo con la línea de sección se amplía para llenar el área de gráficos.
