Interfaz de usuario de SOLIDWORKS Electrical

SOLIDWORKS Electrical le proporciona todas las herramientas que necesita para crear esquemas eléctricos en una interfaz de usuario moderna e intuitiva.

SOLIDWORKS Electrical Schematic

Elementos Descripción

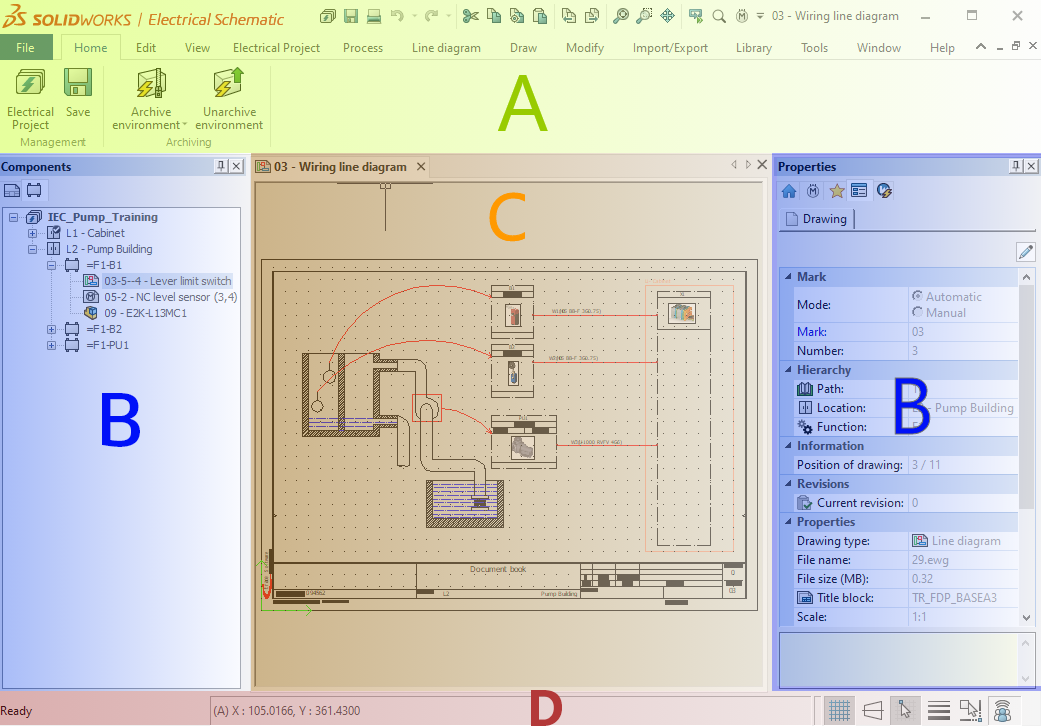

Cintas (A en la imagen) El área de menú, o Cintas, agrupa los comandos que le permiten llevar a cabo el diseño. Haga clic en la cabecera de una pestaña para abrir una cinta y ver sus comandos.

Las pestañas disponibles de la cinta varían en función del tipo de plano actual en la zona de gráficos. Por ejemplo, si está trabajando en un plano de esquema, está disponible la pestaña Esquema. Si está trabajando en un sinóptico simple, está disponible la pestaña Sinóptico.

Algunos comandos tienen menús desplegables. Haga clic en el icono para visualizar la lista desplegable de comandos.

Para contraer o expandir el menú Cinta, haga clic en uno de los siguientes iconos:

Dispone también de una Barra de herramientas de acceso rápido que puede personalizar.

Paneles acoplables (B en la imagen)

SOLIDWORKS Electrical utiliza paneles específicos que le serán útiles en el diseño esquemático. Estos paneles acoplables se pueden colocar a la derecha o a la izquierda de la pantalla.

Los paneles acoplables contienen distintas pestañas asociadas a un icono específico. Puede mover estas pestañas de un panel acoplable al otro arrastrándolas.

Puede gestionar la visualización de la mayoría de las pestañas manualmente mediante comandos en la sección Paneles acoplables del menú Ver. Algunas pestañas, como la pestaña Comando o la pestaña Implantación de armario, se abren automáticamente.

Puede guardar la implantación del panel acoplable (posición de las pestañas y del panel acoplable), restaurar la implantación que ha guardado o restablecerla para cargar la implantación predeterminada del panel.

Orden Descripción
Electrical Content Portal Muestra el sitio web para descargar contenido.
Páginas Muestra la lista de páginas de proyectos eléctricos.
Componentes Se muestra la lista de componentes.
Etiqueta de conexión Le permite insertar una etiqueta de conexión (referencia de fabricante).
Implantación de armario Le permite insertar piezas 2D en los planos de implantación de armario en 2D.
Comando Muestra las opciones del comando actual.
Macros Se muestra la paleta de macros.
Símbolos Se muestra la paleta de símbolos.
Propiedades Permite abrir las propiedades del elemento seleccionado.
Recursos Muestra un grupo de comandos para acceder a las funciones más utilizadas y a la asistencia en línea.

En un proyecto de esquemas, cuando configura los paneles laterales en Ocultar automáticamente, los paneles conservan la configuración de ocultar automáticamente.

Zona de gráficos (C en la imagen) La zona de gráficos muestra los planos de esquema que componen el proyecto eléctrico. Puede abrir varios planos simultáneamente. El plano que se muestra se conoce como Plano actual.

Todos los planos se guardan automáticamente cuando cierra o abre otro. Puede cambiar entre los planos que están activo seleccionando la pestaña que muestra el nombre de plano que quiere que pase a ser el actual. La información de una pestaña de plano indica la ruta completa del plano. Puede mover entidades en los dibujos utilizando las teclas de flecha.

Barra de estado (D en la imagen) La barra de estado contiene información relativa al estado del plano en la zona de gráficos. Esto incluye las coordenadas de los cursores y permite gestionar los parámetros del plano. Haga clic en un parámetro (como Ortogonal, Rejilla o Instantánea) en la barra de estado (o utilizando las teclas de acceso directo) para activarlo o desactivarlo.
Parámetro Descripción
REJILLA Muestra u oculta la rejilla en el plano.
ORTOGONAL Activa o desactiva la captura ortogonal. Esto fija el movimiento del cursor en el eje X o Y.
INSTANTÁNEA Activa o desactiva las instantáneas. Las instantáneas permiten restringir el cursor a una situación seleccionada. No deben confundirse con los ajustes de la rejilla.
GLN Activa o desactiva el grosor de línea. Esto muestra u oculta los diferentes grosores de línea.
OSNAP Permite activar o desactivar OSNAP. Haga clic con el botón derecho del ratón en la instantánea y cambie la configuración de OSNAP.

SOLIDWORKS Electrical 3D

Se mostrará esta interfaz cuando trabaje con diseños en el software SOLIDWORKS. SOLIDWORKS Electrical le permite crear implantaciones de ensamblaje; el módulo de cableado realizará automáticamente el cableado del ensamblaje.

Elementos Descripción

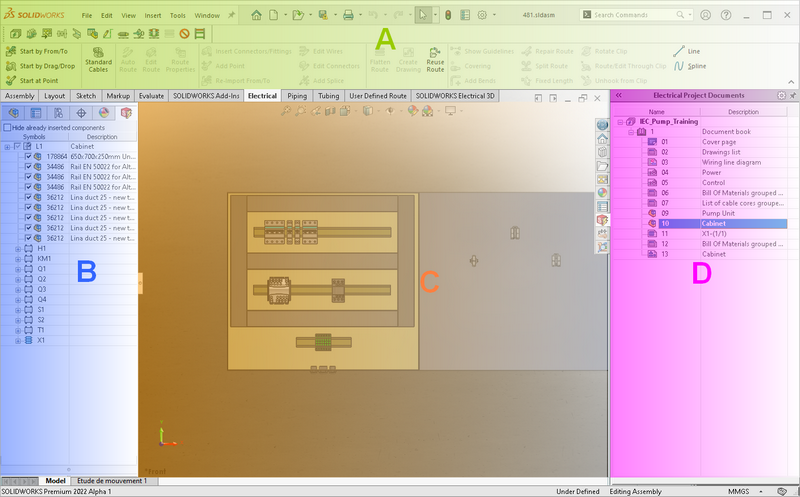

Área de menú (A en la imagen) El área de menú agrupa los distintos comandos de SOLIDWORKS Electrical. Los comandos de SOLIDWORKS Electrical se encuentran disponibles en el menú Cinta de la barra de herramientas y en el menú desplegable.
Explorador de componentes (B en la imagen) Se mostrará cuando la pestaña SOLIDWORKS Electrical esté activa. Muestra una lista de los componentes por su ubicación. Las casillas de verificación que aparecen junto a los componentes le permiten ver cuáles se han insertado en la zona de gráficos.
Zona de gráficos (C en la imagen) La zona de gráficos de SOLIDWORKS le permite insertar sus componentes y acceder a los comandos de SOLIDWORKS de la zona de gráficos.
Navegador de páginas (D en la imagen) El navegador Página se muestra cuando la pestaña SOLIDWORKS Electrical esté activa. Muestra tanto los proyectos eléctricos como los planos y documentos que contienen. Se abre al hacer doble clic en un elemento (o al hacer clic con el botón derecho del ratón y seleccionar Abrir en el menú contextual). Únicamente es posible abrir los documentos de SOLIDWORKS en la zona de gráficos.

Métodos abreviados de teclado

  • Ctrl + W: Cierra el fichero actual.
  • Ctrl + P: Imprime el fichero actual.
  • Ctrl + N: Permite crear un nuevo fichero DWG.
  • Ctrl + O: Permite abrir un fichero DWG (o DXF) existente.
  • Ctrl + Mayús + S: Guarda el fichero actual como.
  • Ctrl + S: Guarda el fichero actual.
  • Ctrl + E: Se aplica el zoom sobre todo el gráfico.
  • Ctrl + F: Permite buscar en el proyecto eléctrico.
  • Ctrl + KB: Permite establecer un hipervínculo.
  • Ctrl + Q: Permite salir del software.
  • Ctrl + X: Permite cortar.
  • Ctrl + C: Permite copiar.
  • Ctrl + Mayús + C: Permite copiar con punto de inserción.
  • Ctrl + V: Permite pegar.
  • Ctrl + Mayús + V: Permite realizar un pegado especial.
  • Supr: Permite borrar los objetos seleccionados.
