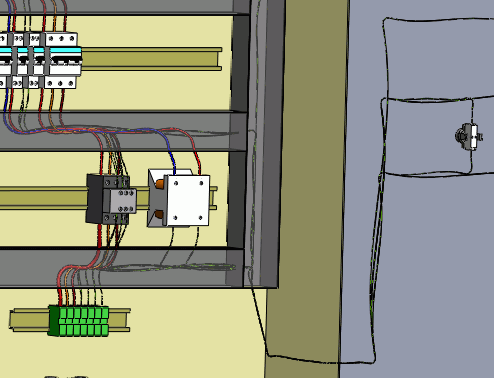

El enrutamiento de los cables genera una representación en 3D de la ruta de los cables dentro de la instalación eléctrica. Las rutas de enrutamiento y los puntos de conexión facilitan el proceso de enrutamiento.
La opción Segregación permite gestionar las reglas aplicadas a las rutas de los cables.
La opción Canalizar cables solo dirige los cables en un proyecto eléctrico.
Para acceder a Canalizar cables:
- Menú SOLIDWORKS Electrical 3D: Canalizar cables
.
- Menú: .
Cuando ejecute Canalizar cables, el panel acoplable izquierdo cambia y muestra varias opciones. Algunos de estos parámetros se guardan en el fichero de SOLIDWORKS Electrical y son específicos del mismo. Los demás se guardan en el registro y son comunes a todos los ficheros de SOLIDWORKS Electrical.
Análisis del enrutamiento
Mostrar errores. Muestra un listado al final del enrutamiento que muestra todos los errores de enrutamiento. Haga clic en Ayuda en una línea del listado para obtener información sobre el error.
Seleccione el tipo de enrutamiento
- Enrutamiento de SOLIDWORKS. Permite enrutar los cables tal como los gestiona SOLIDWORKS, teniendo en cuenta los diámetros de los cables.
- Ruteado Croquis 3D. Permite enrutar los cables como un croquis 3D. Este modo es más rápido y es el indicado para enrutamientos provisionales.
Seleccionar tipo de geometría
- Utilizar splines. Utiliza splines (curvas) para garantizar una representación óptima del enrutamiento de los cables. Al usar splines en la ruta, puede agregar manualmente puntos para mejorar el enrutamiento.
- Utilizar líneas. Permite generar un enrutamiento de cables con líneas rectas. La opción Añadir tangencia inserta curvas al final de las líneas rectas.
Componentes de enrutamiento
- Todos los componentes. Permite ejecutar el enrutamiento en todos los componentes presentes en el ensamblaje.
- Ruta de ubicación activa solamente. Limita el enrutamiento de los cables solo al ensamblaje de nivel superior.
Esto es compatible con la creación de los tipos de ruta Enrutamiento de SOLIDWORKS y Ruteado Croquis 3D.
- Si los cables en la ubicación activa de nivel superior tienen sus componentes de origen o destino en otra ubicación o sububicaciones del proyecto eléctrico, solo esos cables se enrutarán junto con los cables que pertenecen a los componentes de la ubicación activa de nivel superior.
- Si los cables en la ubicación activa de nivel superior tienen sus componentes de origen o destino en otra ubicación que está fuera del alcance (por ejemplo, la ubicación activa es una sububicación y un cable está en la ubicación superior), el cable no se enruta.
- Componentes seleccionados. Permite ejecutar el enrutamiento en una subsección de los componentes. Seleccione los componentes en la zona de gráficos. Solo se enrutarán los cables conectados a los componentes seleccionados.
Parámetros de enrutamiento
El primer parámetro especifica la distancia entre dos rutas de enrutamiento.
El segundo parámetro especifica la distancia entre un punto de conexión y una ruta de enrutamiento.
El tercer parámetro especifica la distancia entre dos cables.
El gráfico permite ver rápidamente las conexiones entre los componentes. Hay dos botones disponibles: una para visualizar el gráfico y otra para eliminarlo.
Algoritmo de ruta más corta
Para el
algoritmo, elija entre los siguientes:
- Dijkstra. Un algoritmo de enrutamiento clásico que funciona mejor si solo hay una serie de rutas (menos de 100). Es una opción de respaldo si falla Floyd Warshall.
- Floyd Warshall. Un algoritmo altamente paralelizado que utiliza una tarjeta gráfica para los cálculos. Funciona mejor si hay muchas rutas (más de 100).
