Bir CALS dosya üstbilgisinde etiket adlarını bulmak için (bilinmiyorsa) bir HEX metin düzenleyici kullanarak dosyayı inceleyin.

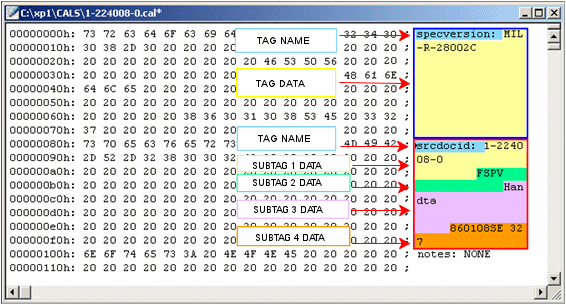

Aşağıda verilen Hex düzenleyicide açılmış CALS dosyası örneği, üstbilgi etiketlerinin nasıl tanımlandığını göstermek için renklerle kodlanmıştır.
- Dosya veri kartı değişkenlerini ayarlarken CALS dosyalarındaki üstbilgi etiketlerini ifade etmek için blok adı olarak cals adını kullanın.
- Üstbilgi etiketleri ASCII biçiminde her bir CALS dosyasının başlangıcında bulunur ve her etiket 128 bayt metin büyüklüğündedir.
-
Etiket bir adla başlar ve arkasından iki nokta üst üste işareti gelir. Dosya veri kartı değişkenlerini yapılandırırken öznitelik adı olarak bu adı kullanın. Adı takiben, SOLIDWORKS PDM dosya veri kartlarından okunabilen ve güncellenebilen bilgiler olan etiket verileri gelir. Örnekte, mavi kutu specversion adlı ilk etiketi temsil etmektedir ve etiket MIL-R-28002C metnini içermektedir.
-
Bir etiket, her veri içeren sabit uzunlukta çeşitli alt etiketlere bölünebilir. Yukarıdaki örnekte kırmızı kutunun içinde dört alt etiketten alınan verileri içeren srcdocid adlı ikinci etiket bulunmaktadır. Bu alt etiketlerdeki bilgilere referans verebilmek için Calsplugin.ini dosyasını düzenlemeniz gerekir.
