Bir SOLIDWORKS montajı veya teknik resim malzeme listesi tablosunu görüntülemek için Malzeme Listesi sekmesini kullanın.
Bir SOLIDWORKS Malzeme Listesini görüntülemek için:
Bir malzeme listesi içeren SOLIDWORKS montajı veya teknik resmi seçin. Malzeme Listesi sekmesinde Malzeme Listesi için
simgeli bir malzeme listesi seçin.

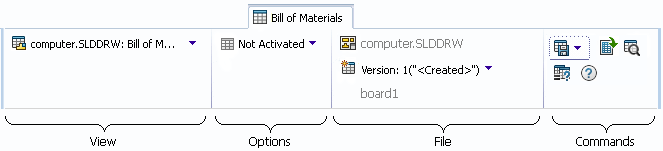

Görünüm
|
Malzeme Listesi açılır menüsü |
Bu montaj veya teknik resim için kullanılabilir malzeme listesi tipleri. |
Seçenekler
|
Etkinleştirme
|
Malzeme listesinin Malzeme Listesi görünümünde görünüp görünmeyeceğini kontrol eder. |
Dosya
| Kaynak dosya |
(Salt okunur) Montajın veya teknik resmin dosya adı. |
|
Dosya Sürümü
|
Malzeme listesinin gösterileceği kaynak dosya sürümünü seçmenizi sağlar. |
|
Konfigürasyon
|
(Salt okunur) Malzeme listesi için konfigürasyon. |
Komutlar
|
Kaydet açılır menüsü |
SOLIDWORKS Malzeme Listesini kaydetmek için Kaydet öğesini; veya malzeme listesini adlandırılan bir malzeme listesi olarak kaydetmek için Farklı Kaydet öğesini seçin. |
|
CSV Dosyası Olarak Aç
|
Malzeme listesini Excel'de virgülle ayrılmış bir dosya olarak açar. |
|
Ara
|
Metin dizesi için malzeme listesini arar. |
|
Malzeme Listesi Karşılaştır
|
Karşılaştırılacak ikinci bir malzeme listesi seçebilmeniz için Malzeme Listesi sekmesi yerleşimini değiştirir. |
|
Yardım
|
Bağlama uyarlı yardıma erişir. |
Malzeme Listesi Tablosu Özellikleri
Bir SOLIDWORKS malzeme listesinde SOLIDWORKS montajı veya teknik resminde malzeme listesinin sütunları ve formatlaması bulunur.
Kısayol Menüsü
Bir dosyayı seçmek ve aşağıdaki komutları görüntülemek için malzeme listesine sağ tıklayın:
|
Yeni bir Pencerede Gözat
|
Yeni pencerenin üst bölmesindeki seçili dosya olarak seçtiğiniz dosyayla yeni bir Gezgin penceresi açar. |
|
Gözat
|
Sağ bölmenin üst bölümünde odağı seçilen dosyaya getirir. Seçili dosya bir teknik resim veya montajsa dosyanın malzeme listesi gösterilir. |
| İzinlerinize ve dosya kısayolu menünüzün özelleştirilmesine göre başka dosya komutlarınız olabilir.
|
| Küçük Resim Önizleme Boyutunu Değiştir |
Küçük resim önizlemelerinin boyutunu, Küçük, Orta ya da Büyük olarak değiştirir. Varsayılan olarak Orta seçilidir. Bir tablodaki boyutu seçtiğinizde SOLIDWORKS PDM, uygulanabilir tablolarda ve sekmelerde aynı boyutu ayarlar. SOLIDWORKS'e ait olmayan dosyaların küçük resim önizlemeleri, Orta veya Büyük değerini seçtiğinizde net olmayabilir.
|
