Teknik resimlere merkez işaretlerini eklerken özelliklerini ayarla. Mevcut seçenekler seçilen merkez işaretinin tipine göre değişir.
Merkez İşareti PropertyManager'ı görüntülemek için:
Bir teknik resimde, Merkez İşareti
(Detaylandırmalar araç çubuğu) veya öğesine tıklayın.
Stil
Merkez işareti stilini tanımlar. Detaylar için bkz. Stil.
Otomatik Ekle
|
Tüm delikler için
|
Seçenekler
|
|
Tüm radyuslar için
|
Seçenekler
|
|
Tüm yuvalar için
|
Seçenekler
Yuva merkez işaretleri
|
Seçenekler
|
Bağlantı çizgileri
|
Merkez işareti sembollerini bağlar.
|
|
Dairesel çizgiler
|
Büyük dairesel merkez çizgiyi çoğaltmadaki deliklerden geçirir.
|
|
Radyal çizgiler
|
Çoğaltmanın merkezinden çoğaltmadaki deliklere doğru merkez çizgiler.
|
|
Taban merkez çizgisi
|
Çoğaltmanın merkezine bir merkez çizgisi ekler.
|
Manuel Ekleme Seçenekleri
|
Tek Merkez İşareti
|
|
|

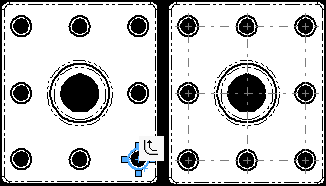

Doğrusal Merkez İşareti
|
Daire veya yayların doğrusal çoğaltmasına merkez işaretleri ekleyin. Bir doğrusal çoğaltma tanındığında, çoğaltmanın tüm örneklerinde merkez işaretleri oluşturmak için Yay
 öğesine tıklayın.
Bağlantı çizgileri. Merkez işareti sembollerini bağlar.
|
| Doğrusal çoğaltmaya yayılmış merkez işaretleri |
|
|
| Bağlantı çizgileri olan doğrusal merkez işaretleri |
|
|
Dairesel Merkez İşareti
|
Merkez işaretlerini daire veya yayların dairesel çoğaltmalarına ekleyin.
Seçenekler
|
| |
Yuva merkez işareti
|
|
| |
Bağlantı çizgileri
|
Mümkün olduğunda yeni merkez işaretleri için otomatik olarak bağlantı çizgileri ekler. |
Özellikleri Göster
Belge Özellikleri - Merkez Çizgileri/Merkez İşaretleri bölümünden ayarlanan aşağıdaki özellikleri değiştirmek için Belge varsayılanlarını kullan öğesini temizleyin.
|
İşaret boyu
|
İşaret boyutu, merkez işaretin merkez noktası ile bir ucu arasındaki uzunluktur.
|
|
Uzatılmış çizgiler
|
Merkez noktaları Uzatılmış çizgileri kapalı merkez işaretleridir. Bunları yeniden boyutlandırmak için uzatılmış çizgileri sürükleyebilirsiniz.
|
|
| Seçili |
İşaretli değilken |
|
|
Boşluk
|
Boşluk, merkez işareti ile uzatma çizgisi arasındaki uzaklıktır. Belge Özellikleri - Merkez Çizgileri/ Merkez İşaretleri alanında Görünüm ölçeğine göre ölçeklendir seçeneğinin işareti kaldırıldığında boşluğu değiştirebilirsiniz.
|
|
| Seçili |
Seçili değil |
|
|
Merkez çizgisi yazı tipi
|
|
|
| Seçili |
İşaretli değilken |
|
Açı
|
Açı
|
Görünün döndürüldüğü için merkez işareti de dönerse burada bir dönüş açısı ortaya çıkar. Pozitif açı merkez işaretini saat yönünün tersine döndürür. |
Katman
|
Katman
|
Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin. |
