Yarıçap  |
Bir yay veya daire üzerindeki ölçümlendirmenin yarıçapı gösterip göstermeyeceğini belirler.
|
Çap  |
Bir yay veya daire üzerindeki ölçümlendirmenin çapı gösterip göstermeyeceğini belirler.
|
Doğrusal  |

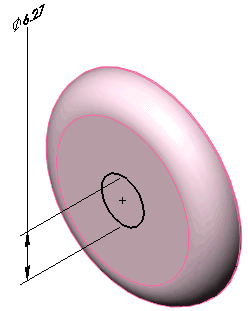

Çap ölçülendirmesinin doğrusal ölçülendirme (radyal değil) olarak gösterilmesini belirler.
 |
 |
| Doğrusal |
Radyal |
|
Küçültülmüş  |
Yarıçap ölçümlendirme çizgisinin küçültülmüş (koparılmış) olup olmayacağını belirler. Bu özellik, bir yarıçapın merkez noktası teknik resmin dışında olduğunda veya başka bir teknik resim görünümüyle çakıştığında faydalıdır. Bkz. Belge Özellikleri - Çap Ölçümlendirmeleri.Merkez ve bükümleri yeniden konumlandırmak için ölçümlendirme tutamaçlarını kullanın.

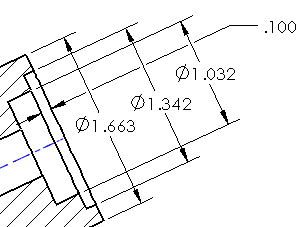

Bir çap ölçümlendirmesini sığmadığı bir görünüme taşırsanız küçültülür.  Küçültülmüş bir yarıçapa veya çapa ölçümlendirme yaparsanız ölçümlendirme de bir zikzak olarak görünür.
|
Katı Lider  |
Radyal ölçümlendirmeler için daire boyunca katı bir çizgi gösterilip gösterilmeyeceğini belirler. ANSI standardı ile kullanılmaz.
|
Lider Aç  |
|
Tek Ok / Katı Lider  |
|
| Tek Ok / Açık Lider |
|
İki Ok / Katı Lider  |
|
İki Ok / Açık Lider  |
|
Eksene Dik  |
(Radyal ölçülendirme için Doğrusal seçimini yaparsanız kullanılabilir)
|
Çoklu Basamak Lideri  |
(Çap, yarıçap, pah ölçümlendirmeleri ve delik bilgileri için kullanılabilir) Bkz. Ölçümlendirme Liderlerinde Birden Fazla Basamak Ayarlama.
|
Eksene Paralel  |
(Radyal ölçülendirme için Doğrusal seçimini yaparsanız kullanılabilir)
|
| Yay uzantı çizgisi ya da karşı taraf |
Radyal ölçümlendirme liderini kontrol eder: - Mümkün olduğunda, bu seçenek bir yay uzantı çizgisine uygulanır.
- Mümkün değilse yayın karşı tarafına iliştirilir.
 |
 |
| Yay uzantı çizgisi ya da karşı taraf seçili |
Yay uzantı çizgisi ya da karşı taraf seçili değil |
|
| Belge ikinci okunu kullan |
Dışarıda okları olan bir çap ölçülendirmesinin (doğrusal olarak gösterilmeyen) ikinci ok için belge varsayılan ayarlarını izlemesini belirler.Belge varsayılan ayarlarını belirlemek için aşağıdakilerden birinde İkinci dış oku göster'i seçin:
Belge varsayılanlarını geçersiz kılmak için Belgedeki ikinci oku kullan seçeneğinin işaretini kaldırıp ardından ok gösterimini açıp kapatmak için İkinci dış oku göster'i seçin.
 |
 |
| İkinci ok AÇIK |
İkinci ok KAPALI |
|
| Belge büküm uzunluğunu kullan |
Belge Özellikleri - Ölçümlendirmeler
'de Bükülü lider uzunluğu değerini kullanır. İşareti kaldırıldığında ölçümlendirme büküm lideri uzunluğunu belirleyebilirsiniz. Kutuya bir değer girin. |
| Eğilen lideri metne uzat |
Bu seçenek seçilirse yarıçap, çap, pah ve delik bilgileri büküm liderlerinin omuzlarının uygun metin satırında metin sonu ile eşleştiğini ve hizalandığını belirler. - Yukarı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin üst satırını ortalarlar.
- Aşağı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin alt satırını ortalarlar.
Bu seçenek temizlenirse, büküm liderlerinin omuzları ölçümlendirme metni sınırlandırma kutusunda durur.  Varsayılan seçenek ayarlamak için 'i tıklayın. Büküm liderleri altında Metne uzat seçeneğini belirleyin.
|
