Ayna Unsuru PropertyManager'ı

Unsurları aynalamak için Ayna Unsuru PropertyManager'ını kullanın. Parçalarda yüzleri, unsurları ve gövdeleri aynalayabilirsiniz. Montajlarda, montaj unsurlarını aynalayabilirsiniz.

Bu PropertyManager'ı açmak için:

  • Bir parçada, Aynala (Unsurlar araç çubuğu) veya Ekle > Çoğaltma/Aynalama > Aynala öğesine tıklayın.
  • Bir montajda, Montaj Unsurları öğesine (CommandManager'da Montaj sekmesi) ve Aynala ya da Ekle > Montaj Unsuru > Aynala öğesine tıklayın.

Yüz/Düzlem Aynala

(Parça ve montajlarda kullanılabilir.)

Yüz/Düzlem Aynala Aynalanacak düzlemi belirler.

Bir düzlem veya düzlemsel yüz seçin.

İkincil Aynalama Yüzü/Düzlemi

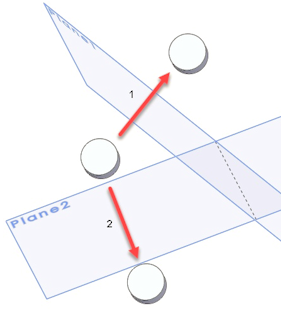

Yalnızca parçalarda kullanılabilir. Bir öğeyi bir unsurda aynı anda iki düzlem için aynalayabilirsiniz. Düzlemler veya düzlemsel yüzleri seçin.

İkincil Aynalama Yüzü/Düzlemi İlk düzleme ek olarak aynalanacak ikincil bir düzlem belirtir.
  Yalnızca çekirdeği aynala İkincil düzlem ilk düzleme dikse kullanılabilir.

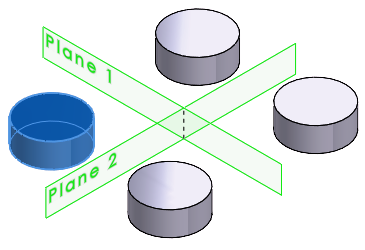

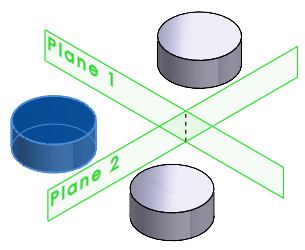

Dikey düzlemler Yalnızca çekirdeği aynala seçili Yalnızca çekirdeği aynala seçili değil

Aynalanacak Unsurlar

(Parça ve montajlarda kullanılabilir.)

Aynalanacak Unsurlar Aynalanacak unsurları belirler.

Bir veya daha fazla unsur seçin.

Aynalanacak yüzler

(Yalnızca parçalarda kullanılabilir.) Yalnızca unsuru oluşturan yüzlerin alındığı, unsurun kendisinin alınmadığı alınan modellerde faydalıdır.

Aynalanacak yüzler Aynalanacak yüzleri belirler.

Grafik alanında, aynalamak istediğiniz unsuru oluşturan yüzleri seçin.

Aynalanacak Gövdeler

(Yalnızca parçalarda kullanılabilir.)

Aynalanacak Katı/Yüzey Gövdeleri Aynalanacak katı gövdeleri ve yüzey gövdelerini belirler.

Bir veya daha fazla gövde seçin.

Seçenekler

  Geometri Çoğaltma Unsurun tamamını çözmek yerine yalnızca unsurların geometrisini (yüzler ve kenarlar) aynalar.
Bu seçeneği, çok gövdeli parçada bir gövdenin unsurlarını bir başka gövdeye aynaladığınızda seçmeniz gerekir.

Geometri çoğaltma seçeneği, unsurun oluşturma ve yeniden oluşturma işlemini hızlandırır. Ancak yüzleri parçanın kalan kısmı ile birleşmiş olan unsurların geometri çoğaltmasını oluşturamazsınız.

  Katıları birleştir (Katı gövdeler aynalanırken kullanılabilir.) Çekirdek ve aynalanmış katı gövdeleri bir katı gövdede birleştirir.
  Yüzeyleri Ör (Yüzey gövdeleri aynalanırken kullanılabilir.) Çekirdek ve aynalanmış yüzey gövdelerini bir yüzey gövdesinde birleştirir.
  Görsel özellikleri yay Çekirdek öğesinin görsel özelliklerini (renkler, kaplamalar ve kozmetik diş açma verileri gibi) aynalanan öğeye aynalar.
  Tam önizleme
  Kısmi önizleme

Unsur Kapsamı

(Montajlardaki veya çok gövdeli parçalardaki unsurları aynaladığınızda kullanılabilir.) Unsurun etkilemesini istediğiniz gövdeleri veya bileşenleri belirtir.
  • Çok gövdeli parçalar için, bkz. Çok Gövdeli Parçalarda Unsur Kapsamı.
  • Montajlar için, bkz. Montajlarda Unsur Kapsamı.
