Düzlem Özellikleri PropertyManager'ı

Bir 3B çizime düzlem ekledikten sonra düzlem hakkında bilgi ekleyebilir veya değiştirebilirsiniz.

Var Olan İlişkiler

Düzlem için ilişkileri listeler.

İlişkileri görüntülemek için:

  • Grafik alanında vurgulamak için Var Olan İlişkiler PM_relations_existing.gif altındaki girdileri seçin.

İlişkileri Ekle

Ekleyebileceğiniz ilişkileri listeler.

Parametreler

Düzlemi açı ve koordinatlara göre 3B uzama yerleştirir.

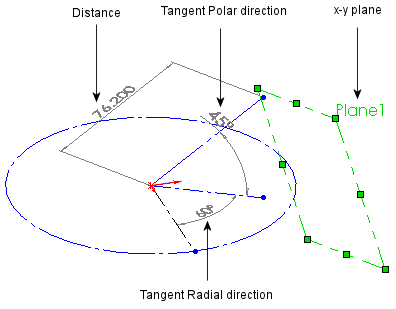

Uzaklık X, Y veya Z yönü boyunca çizim orijininden düzlemin uzunluğunu görüntüler.
PM_Tangent_Radial_Direction.gif Teğet Radyal Yönü X-y düzleminde dikin yansıtmasıyla X yönü arasındaki açıyı kontrol eder.
PM_Tangent_Polar_Direction.gif Teğet Polar Yönü Dik ve x-y düzlemindeki yansıması arasındaki açıyı kontrol eder.

Düzlem Özelliklerini Görüntüleme

Düzlem Özelliklerini görüntülemek için:

Düzlem Özellikleri PropertyManager'ını görüntülemek için 3B düzlemini seçin.
3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
Düzlem1 3B çizime eklenir. Düzlem1 etkinleştirilir.
