Bu PropertyManager'ı görüntülemek için:
Bir sac levha parçada Kenar Flanşı
(Sac Levha araç çubuğu) öğesine tıklayın.
Sayısal girdi kabul eden bazı alanlar = (eşittir işareti) girerek ve bir açılır listeden global değişkenler, işlevler ve dosya özellikleri seçerek bir denklem oluşturmanıza olanak sağlar. Bkz. Doğrudan Denklem Girişi.
Açı
 |
Flanş Açısı
|
Bir değer belirleyin. Çok gövdeli bir parçadaki iki gövdeyi birleştirmek için Flanş Uzunluğu altında Kenara Kadar ve Birleştir'i seçerseniz, flanş açısına bir kilit eklenir. Açının kilidini açmak ve açıyı değiştirmek için  öğesine tıklayın. |
 |
Yüz seç
|
Flanş Açısı için paralel veya dik olarak ilişki ayarlamak için bir yüz seçin. |
| |
Yüze dik
|
Yüz seç içerisinde yüze dik kenar flanşını belirler. |
| |
Yüze paralel
|
Yüz seç içerisinde yüze paralel kenar flanşını belirler. |
Flanş Uzunluğu
|
Uzunluk Son Koşulu
|
Şunlardan birini seçin:
|
Kör
|
Kenar flanşını belirttiğiniz Uzunluk ve Yön'e bağlı olarak oluşturur.
- Uzunluk
- Yönü Ters Çevir
 . Kenar flanşının yönünü değiştirir.
-
Dış Sanal Sivri

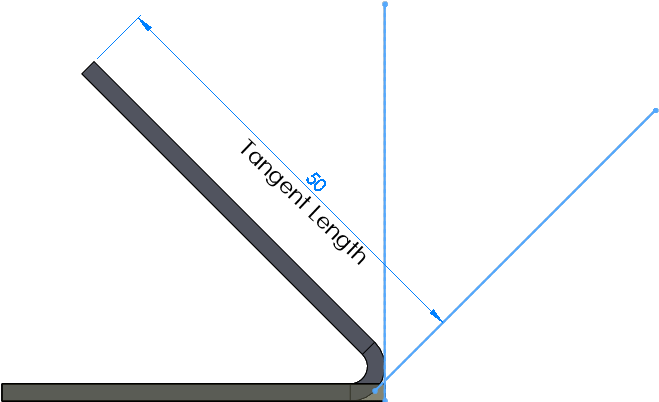

 , İç Sanal Sivri  , Teğet Büküm  . Ölçümün orijinini belirtir. Sanal keskin, iki çizim objesinin sanal kesişme noktasında bir çizim noktası oluşturur (bkz. Sanal Keskinler Oluşturma). Teğet Bükümü seçeneği 90º'den büyük açılı bükümler için geçerlidir ve bir flanşın teğet uzunluğunu uzunluk hesabının temeli olarak kullanmanıza izin verir. Teğet uzunluğunu, ek hesaplar kullanmadan yazabilirsiniz.
|
|
Tepe Noktasına Kadar
|
Grafik alanında seçtiğiniz Tepe Noktası'na  kadar kenar flanşı oluşturur. Kenar flanşını flanş düzlemine dik veya taban flanşına paralel oluşturabilirsiniz.
|
Normal'den flanşa düzlem
|
Seçili tepe noktası kenar flanşının son yüzü ile çakışık.
|
|
Taban flanşına paralel
|
Seçili tepe noktası taban flanşının yüzüne paralel bir düzlemden geçiyor.
 |
| Flanş düzlemine dik. Kırmızı tepe noktası kenar flanşının son yüzü ile çakışık. (Bir çizim çizgisi ile belirtilir) |
 |
| Taban flanşına paralel. Kırmızı tepe noktası taban flanşının yüzüne paralel bir düzlemin içinden geçer. (Bir çizim çizgisi ile belirtilir) |
|
|
|
Kenara Kadar ve Birleştir
|
Çok gövdeli bir parçada, seçili kenarı başka bir gövdedeki paralel kenar ile birleştirir. İkinci gövdede bir -e kadar referansı seçin.
|
Dış Sanal Sivri , İç Sanal Sivri
|
Ölçümün orijinini belirtir.
|
|
bir 'e kadar' referans kenarı seçin
|
|
|
|
| Çok Uzunluklu Flanş |
Farklı uzunluklarda flanşlar oluşturur.Uzunluk değerini PropertyManager'da veya grafik alanında belirleyebilirsiniz.
|
Flanş Konumu
| |

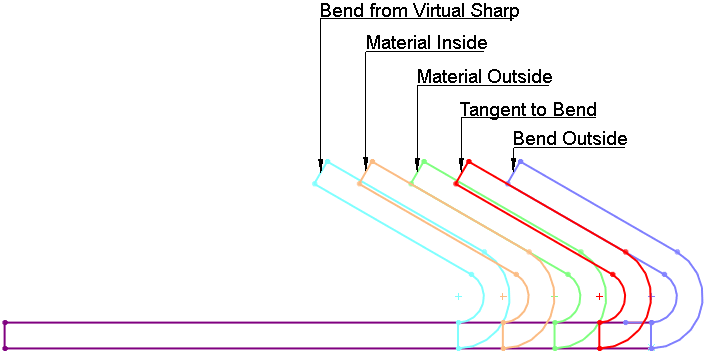

Büküm Konumu
|
Şunlardan birini seçin:
|
Malzeme İçeride
|
|
|
Malzeme Dışarıda
|
|
|
Büküm Dışarıda
|
|
|
Sanal Keskinden Bük
|
|
|

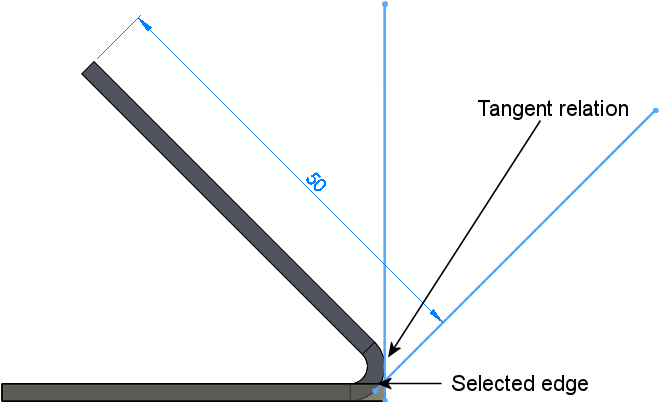

Büküme Teğet
|
Tüm flanş uzunluğu seçenekleri ve 90º'den büyük bükümler için geçerli. Flanş konumu her zaman seçili kenara ilişik yan yüze teğet olur ve flanş uzunluğunu korur.
|
|
| |
Yan bükümleri buda
|
Komşu bükümlerden ekstra malzemeyi kaldırır. Çevresel flanşın bükümlerinden biri mevcut büküme dokunduğunda, ekstra malzeme görünür. Komşu bükümleri kırpan kesim otomatik olarak boyutlandırılır ve düzenlenemez.
 |
| Bu, kenar flanşı unsurunun önizlemesidir. Mavi önizlemenin büküm bölgesi L şeklindeki taban flanşının bükümüne dokunmaktadır. |
 |
 |
| Yan bükümleri kırp onay kutusu işaretlenmediğinde ortaya çıkan sonuç. |
Yan bükümleri kırp onay kutusu işaretlendiğinde ortaya çıkan sonuç. |
|
| |
Öteleme
|
Flanşı sac levha gövdeden ötelemeyi seçin. |
| |
Öteleme Son Koşulu
|
Öteleme son koşulu için
için bir öğe seçin. |
|
Yönü Ters Çevir
|
Ötelemenin yönünü değiştirin. |
|
Öteleme Uzaklığı
|
Bir değer girin. |
Özel Büküm İzni
Bir Büküm İzin Tipi ve büküm izni için bir değer belirtmek üzere seçin.
Özel Kabartma Tipi
Kabartma kesimleri eklemek için,
Özel Kabartma Tipi
'ni seçin, ardından kabartma kesimi tipini seçin.
