Yüzey Kırpmayı Geri Al

Yüzey Kırpmayı Geri Al ile mevcut bir yüzeyi doğal sınırları boyunca uzatarak yüzey deliklerini ve dış kenarları yamayabilirsiniz.

Ayrıca yüzeyi doldurmak için yüzeyin doğal sınırlarını verilen oranda uzatabilirsiniz veya uç noktalarını bağlayabilirsiniz. Yüzey Kırpmayı Geri Al aracını herhangi bir alınan yüzey veya kendi oluşturduğunuz yüzeyde kullanın.

Yüzey Kırpmayı Geri Al var olan bir yüzeyi uzatır; Yüzey Dolgusu ise farklı yüzeyler oluşturur, çoklu yüzler arasına yama uygular, kısıtlama eğrileri kullanır vb.

Örnek: Yüzey Kırpmayı Geri Al

Yüzey Kırpmayı Geri Al'ı kullanmak için:

  1. Kırpmayı geri almak istediğiniz yüzey parçasını açın.
  2. Yüzeyler araç çubuğunda Yüzey Kırpmayı Geri Al öğesini veya Ekle > Yüzey > Kırpmayı Geri Al'a tıklayın.
  3. Seçimler altında, kırpmayı geri almak istediğiniz yüzü veya kenarları seçin.

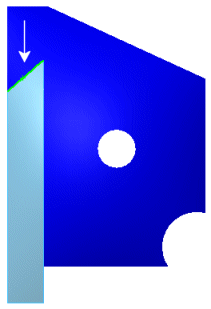

    Seçtiğiniz kenara bağlı olarak, yüzey kendi doğal sınırına uzatılabilir. Kenarı kısıtlamak için bitişik kenarı aşağıda gösterildiği gibi seçin.
    Kenarları uzat. Kenarı gösterildiği gibi seçerseniz yüzey kendi doğal sınırlarına uzatılır. Yüzeyi doğal sınır yüzdesine uzatmak için Uzaklık öğesini ayarlayın. Yüzey uzantısını kısıtlamak için iki kenarı da yukarıda gösterildiği gibi seçin.
  4. Tüm kenarları doğal sınırlarına uzatmak için Seçenekler altından Kenar kırpmayı geri al tipi olarak varsayılan Kenarları Uzat'ı kabul edebilirsiniz. Ya da iki kenarı da seçip gösterildiği gibi Uç noktalarını birleştir seçeneğini kullanabilirsiniz.

    Üst yüzeyi sonuçların dışında bırakmak için Üst yüzeyi dışarıda bırak'ı seçin. Sonuçları görmek için üst yüzeyi gizleyin.

    Üç kenar seçildi Üst gövde gizlendiğinde ortaya çıkan sonuçlar

    Orijinal yüzeyle birleşen bir yüzey uzantısı oluşturmak için Orijinalle birleştir onay kutusunu (varsayılan) işaretleyin.

    Yeni, ayrı bir yüzey gövdesi oluşturmak için Orijinalle birleştir onay kutusunun işaretini kaldırın. Hem orijinal hem de yeni yüzey gövdesi FeatureManager tasarım ağacında görünür.

  5. Yüzey kırpmayı geri almak için Tamam öğesine tıklayın.
Yüzey kırpmayı geri al, sol kenarları ve iç kenarı seçer. Seçenekler altından, Uç noktalarını birleştir'i seçin. Yüzey kırpmayı geri al, yüzü seçer. Seçenekler altından, Tüm kenarlar'ı seçin. Tüm kenarlar doğal sınırlarına uzatılır.
