Diğerlerini Seç ve Montaj İlişkisi Referansı Seç

Diğer objelerin gizlediği objeleri seçmek için Diğerlerini Seç iletişim kutusunu kullanabilirsiniz. Montaj ilişkisi referanslarını seçmek için Montaj İlişkisi Referansı Seç iletişim kutusunu kullanabilirsiniz.

Diğerlerini Seç

Gizle öğeleri seçmek için:

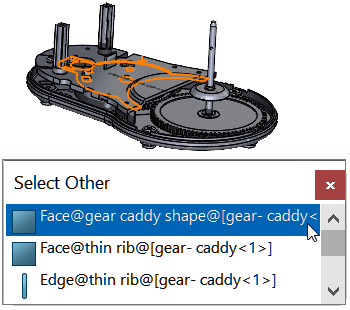

  1. Bir parça veya montaj belgesinde, grafik alanında modele sağ tıklayın ve Diğerlerini Seç öğesini seçin.
    • İmleç olarak değişir ve imlecin altında bulunan objelerin kullanıcının karşısına çıktıkları şekilde sıralanmış listesiyle birlikte Diğerlerini Seç iletişim kutusu açılır. Bir simgede obje tipi (ör. yüz veya kenar) görüntülenir.
    • Grafik alanında vurgulamak için listedeki öğelerin üzerinde imleçle dolayın.
    • Listeden dolaşmak için Tab tuşuna basın veya farenin orta düğmesini çevirin.
    • Yüzleri gizlemek ya da diğer gizli yüzleri ve kenarları göstermek için modele sağ tıklayabilirsiniz.
  2. Bir obje seçmek için listeye veya grafik alanını tıklayın.

Montaj İlişkisi Referansı Seç

Birden fazla montaj ilişkisi referansı bulunduğunda Montaj İlişkisi Referansı Seç iletişim kutusunda bir montaj ilişkisi referans listesi görüntülenir.

Şu iş akışları kullanılırken iletişim kutusu görüntülenebilir:
  • Bileşen ekleme.
  • FeatureManager tasarım ağacından bir bileşeni sürükleme.
  • Görev Bölmesindeki Dosya Gezgini sekmesinden bir dosya sürükleme.
  • Görev Bölmesindeki Tasarım Arşivi sekmesinden bir dosya sürükleme.

Montaj ilişkisi referansı seçmek için:

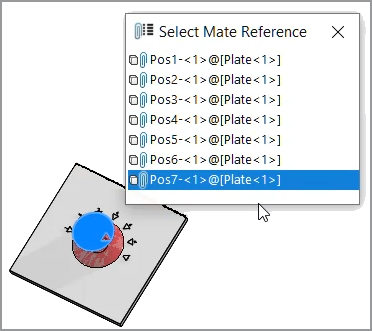

  1. İki bileşen arasında birden çok referansın bulunduğu bir model açın.

    Bu örnekte, bir topuzla levha arasında bir montaj ilişkisi referansı oluşturulur. Levhada seçebileceğiniz çeşitli konumlar mevcuttur.

  2. Topuzu levhanın üzerine bırakın.

    Topuz levhanın üzerine geldiğinde Montaj İlişkisi Referansı Seç seçeneği görünür.

  3. Montaj İlişkisi Referansı Seç iletişim kutusunda bir referans seçin.
