Bazı durumlarda bileşenler, montaj ilişkisine hareket edemeyecek şekilde kısıtlandığı için bir montaj ilişkisi karşılanmayabilir. Bileşenler diğer bileşenlere sabitlenebilir veya diğer bileşenlerle montaj ilişkisi kurulabilir.
Örnek

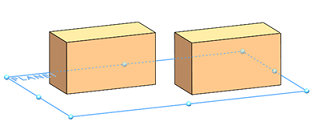

Bu iki bloğun taban yüzleri, aynı düzlemle montaj ilişkisi içindedir:

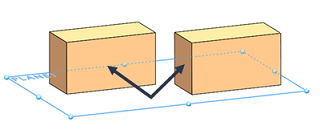

Bir bloğun kenarı ile diğer bloğun kenarı arasına bir çakışık montaj ilişkisi eklerseniz:
Bloklar, montaj ilişkisinin içine doğru hareket eder:
Bir bloğun tabanı ile diğer bloğun üst kısmı arasına bir çakışık montaj ilişkisi eklerseniz bir hata alırsınız. İkinci bloğun tabanının düzlemle montaj ilişkili olması nedeniyle birinci blok, düzlemle ve ikinci bloğun tepesi ile eşzamanlı olarak montaj ilişkisine giremez.
MateXpert Nasıl Yardımcı Olur?
Bu örnekte, MateXpert'te Tanıla'yı tıkladığınızda program üç adet çakışan montaj ilişkisi sıralar. Bu montaj ilişkileri, düzlemle iki adet Çakışık montaj ilişkisi ve taban yüzden tepe yüze Çakışık montaj ilişkisidir.
Sorunlu montaj ilişkisine tıkladığınızda, MateXpert size montaj ilişkisi kurulan yüzlerin çakışık olmadığını ve bunların birbirinden ne kadar ayrık olduğunu söyler.
Sorunu Nasıl Çözebilirsiniz?
Çakışan montaj ilişkilerinden birini silin, pasifleştirin veya düzenleyin.
Montaj ilişkisi bilgilerini ve Montaj İlişkisi Hatalarını Göster öğesini kullanarak montaj ilişkisi sorunlarını belirleyebilir ve giderebilirsiniz.
