Sac levha ölçer tabloları belirlenen bir malzeme için özellikleri depolar. Taban flanşı oluştururken, sac levha ölçer tablosuna PropertyManager'dan erişebilirsiniz.
Sac levha ölçer tablosunu kullanarak şunları atayın:
- Ölçer kalınlığı
- İzin verilebilen büküm yarıçapları
- K-faktörü
İki tür ölçer tablosu vardır:
- Basit. Basit ölçer tabloları K-Faktörü, ölçer değerleri, ölçer kalınlığı ve kullanılabilir yarıçap bilgilerini içerir.
- Ölçer tablosu/büküm tablosu kombinasyonu. Bir ölçer tablosu ile büküm tablosunu aynı tabloda kullanabilirsiniz. Bu tablo, ölçer değerlerini belirtebilmeniz için büküm izni ve büküm kesintisi tablosunu birleştirir.
Taban flanşını oluşturduktan sonra, FeatureManager tasarım ağacında
Sac Levha
öğesine sağ tıklayıp
Unsur Düzenle öğesini seçerek sac levha ölçer tablosuna erişin.
Bir sac levha ölçer/büküm tablosunu kalınlık ve büküm değerlerini tanımlamak için kullanın.
Varsayılan Ölçer Tablosu Değerlerini Geçersiz Kılma
Parçanın tamamına değerler atamak için sac levha ölçer tablosunu kullanabilirsiniz. Bu, varsayılan olarak adlandırılır. Bununla birlikte, K-Faktörünü, büküm iznini ve büküm kesintisini unsur ya da büküm bazında değiştirebilirsiniz. Bunu, PropertyManager'da Özel Büküm İzni'ni seçip istediğiniz seçenekleri belirleyerek yapabilirsiniz.
Parçanın tamamına değerler atamak için bir sac levha ölçer tablosunu kullanabilirsiniz. Ancak belirli değerleri kullanan unsurlar için (kenar flanşı hariç) sac levha ölçer tablosundaki varsayılan değerden farklı büküm yarıçapı değerlerini uygulayabilirsiniz.
-
Varsayılan yarıçapı kullan onay kutusunu seçerseniz tüm aşağı yöndeki unsurlar için sac levha ölçer tablosundan bir genel büküm yarıçapı değerini kullanabilirsiniz.
-
Ölçer tablosunu kullan onay kutusunu işaretlerseniz kullandığınız büküm yarıçapı değeri sac levha ölçer tablosundaki varsayılan değerden farklıdır.
- Hem Varsayılan yarıçapı kullan hem de Ölçer tablosunu kullan öğesinin işaretini kaldırırsanız büküm yarıçapı değerini girebilirsiniz.
Sac Levha Ölçer Tablosu Oluşturma
Tablolar SOLIDWORKS uygulamasında bulunur ve konumu şudur:
install_dir\lang\language\Sac Levha Ölçer Tabloları.
Bir sac levha ölçer tablosu oluşturursanız, değerler arasında sınırlayıcı olarak noktalı virgül (;) kullanın.

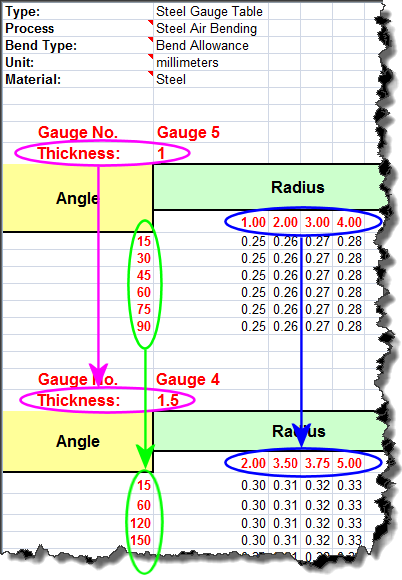

Ölçer tablolarıyla, yarıçap ve çap ölçüleri farklı olabilir. Ancak, kalınlık ve yarıçap değerlerini artan sırada listelemelisiniz.
