Taban Flanşı/Sekmesi

Taban flanşı, yeni bir sac levha parçasındaki ilk unsurdur.

Bir SOLIDWORKS parçasına taban flanşı unsuru eklediğinizde parça, sac levha parçası olarak işaretlenir. Bükümler uygun olan yerlere, sac levhaya özgü unsurlar ise FeatureManager tasarım ağacına eklenir.

Taban flanşı unsuru bir çizimden oluşturulur. Çizim aşağıdaki konturlardan biri olabilir:

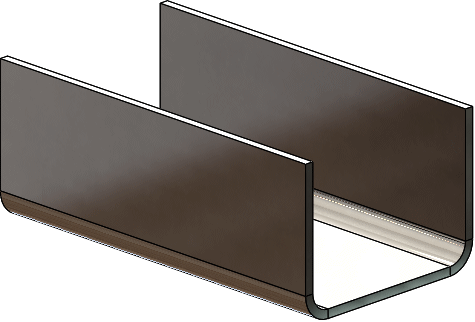

Tek Açık	Tekli açık konturlar, ekstrüzyonlar, döndürmeler, kesitler, yollar, kılavuzlar ve sac levha için kullanılabilir. Tipik açık konturlar, çizgilerle veya diğer çizim objeleriyle çizilir. Spline'lar, açık konturlu sac levha parçaları için geçersiz çizim objeleridir.
Tek Kapalı	Tekli kapalı konturlar, ekstrüzyonlar, döndürmeler, kesitler, yollar, kılavuzlar ve sac levha için kullanılabilir. Tipik kapalı konturlar, daireler, kareler, kapalı spline'lar ve diğer kapalı geometrik şekillerle çizilir.
Çoklu İçeren Kapalı	Çoklu içeren kapalı konturlar, ekstrüzyonlar, döndürmeler ve sac levha için kullanılabilir. Birden çok kontur varsa, bir konturun diğerlerini içermesi gerekir. PropertyManager'da Kontur Seç öğesini kullanarak unsurlara dönüştürmek için bir veya fazla kontur seçebilirsiniz. Tipik çoklu içeren kapalı konturlar, daireler, dikdörtgenler ve diğer kapalı geometrik şekillerle çizilir. Çoklu içeren kapalı konturlar, ayrık olabilir. Tipik çoklu ayrık kapalı konturlar, daireler, dikdörtgenler ve diğer kapalı geometrik şekillerle çizilir.

Taban flanşı unsurunun kalınlığı ve büküm yarıçapı diğer sac levha unsurları için varsayılan değerler haline gelir.
