Örnek: Draft Tipi olarak Nötr Düzlemi Kullanarak Yüz Yayma

Nötr Düzlem öğesini Draft Tipi olarak kullanarak, dış yüzlerin bazılarını, tüm dış yüzleri, iç yüzlerin bazılarını, tüm iç yüzleri, teğet yüzleri veya iç ve dış yüzlerden oluşan bir kombinasyonu draftlayabilirsiniz. PropertyManager'da, Draft Olacak Yüzler altında aşağıdaki Yüz Yayma değerleri arasından seçim yapın.

Nötr Düzlem, kalıp oluştururken çekme yönünü belirlemek için seçtiğiniz düzlem veya yüzdür.

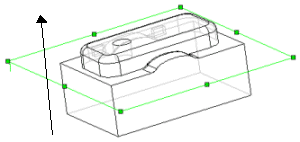

Seçilen bu düzlemin Z ekseni yönü, parçanın kalıptan çıktığı yöndür. Yönü Ters Çevir çekme yönünü değil, draftın yönünü değiştirir. Aşağıdaki örnekte, Düzlem 1 Nötr Düzlem'dir ve ok çekme yönünü göstermektedir.



Yüz Yayma Tanım Grafik Alanında Seçim Draft Sonuçları
Hiçbiri Yalnızca seçilen yüz draft olur. Tüm örneklerde Nötr Düzlem olarak üst yüz kullanılmıştır.
Teğet Boyunca Draft öğesini seçilen yüze teğet olan tüm yüzlere uzatır. (Yüzler radyuslanmış köşelerle buluşur).

Dış yüzler taban-ekstrüzyonunda seçtiğiniz tüm yüzleri içerir.

Tüm Yüzler Nötr düzleme yakın olan ve nötr düzlemden ekstrüze edilen tüm yüzleri draftlar.

İç yüzler üç yükseklik-ekstrüzyonundaki tüm yüzleri içerir.

İç Yüzler Nötr düzlemden ekstrüze edilen tüm iç yüzleri draftlar.
Dış Yüzler Nötr düzleme yakın tüm dış yüzleri draftlar.
