Modelinizi basitleştirmek için bir defeature kural seti kullanabilirsiniz.
Bir defeature kural seti oluşturmak için:
- Bir model açın ve Defeature
(Araçlar araç çubuğu) ya da öğesine tıklayın.
- PropertyManager'da Silüet
öğesini seçin.
- Sonraki
öğesine tıklayın.
- Defeature Kurallarını Montaja Uygula'nın altında Kuralları Düzenle'ye tıklayın.

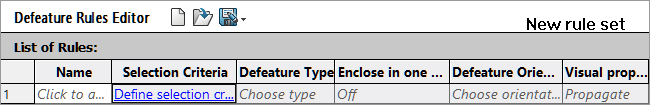

- Defeature Kuralları Düzenleyici iletişim kutusunda Ad'ın altına bir ad girin.
- Seçim Kriterleri'nın altında Seçim kriterlerini tanımla'ya tıklayın.

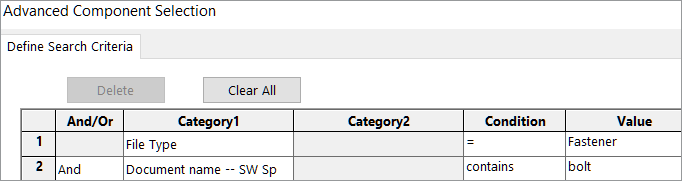

- Gelişmiş Bileşen Seçimi iletişim kutusunda, arama kriterlerini seçin.
Örneğin dosya adında cıvata ifadesi bulunan bağlantı elemanlarını arayın.
-

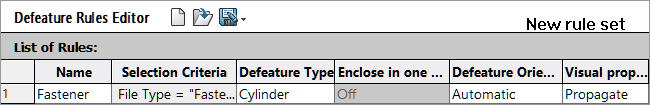

Defeature Kuralları Düzenleyici iletişim kutusunda Defeature Tipi ve Defeature Oryantasyonu'nu belirleyin.
Her kural için Ad, Seçim Kriterleri, Defeature Tipi ve Defeature Oryantasyonu alanları doldurulmalıdır.
- İsteğe bağlı: Kuralları bir defeature kural seti (
.slddrs) olarak kaydetmek için Kaydet
seçeneğine tıklayın.
- Defeature Kuralları Düzenleyici iletişim kutusunda PropertyManager'a dönmek için Tamam'a tıklayın.
Defeature Kurallarını Montaja Uygula'nın altında kural durumu Bekliyor şeklinde olacaktır.
- Uygula'ya tıklayın.
Kuralın SOLIDWORKS® tarafından modele uygulanmasının ardından durum, Bitti (x / y gövde tamamlandı) şeklinde değişir.
- İsteğe bağlı: Sonuçları bir günlük dosyasına kaydetmek için Günlüğü kaydet'e tıklayın.
Günlük dosyasını açtığınızda, defeature edilmiş bileşenlerin bir listesini ve defeature edilmiş durumu görürsünüz.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
