Damga PropertyManager'ı

Bu PropertyManager'ı açmak için:

  1. Bir sac levha parçasında Damga (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Damga öğesine tıklayın.

Damga Parametreleri

  Derinlik Sac levha yüzünün üstünden veya altından itibaren damga derinliğini belirler.
Yönü Ters Çevir Damganın yönünü tersine çevirir.
Draft Açısı Damga yan yüzlerine uygulanacak koniklik açısını belirler.

Radyus

Bir damga oluşturmadan önce çizimde yarıçap belirtirseniz damga oluşturulurken çizim yarıçapına öncelik verilir.

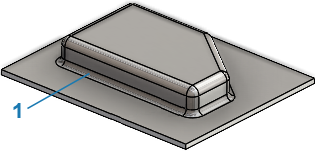

1 Kalıp Yarı Çapı (R1) Kalıp tarafından oluşturulan yarıçapı belirler.

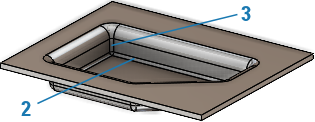

2 Delgi Yarı Çapı (R2) Delgi tarafından oluşturulan yarıçapı belirler.
3   Delgi Tarafı Köşe Yarı Çapı Köşe delgisi yarıçapı ekler.

Köşe delgisi tarafından oluşturulan Yarıçap değerini belirler.
