Kaynak Parçalarının Tipini ve Boyutunu Değiştirme

Kaynak parçalarını, herhangi bir unsurda olduğu gibi kaynak parçasına FeatureManager tasarım ağacında sağ tıklayıp Unsuru Düzenle öğesine tıklayarak düzenleyebilirsiniz. Ancak, kaynak parçasının tipini ve boyutunu kaynak sembolünde değiştirmek için kaynak parçalarını Kaynak Klasörü içerisinde de sürükleyebilirsiniz.

Kaynak parçalarının tipini ve boyutunu değiştirmek için aşağıdaki yöntemi kullanırsanız (kaynak parçası unsurunu düzenlemek yerine), yalnızca kaynak sembolü bilgileri değişir. Gerçek kaynak parçası unsuru, grafik alanında veya Kaynak Parçası PropertyManager'da değişmez.
  1. FeatureManager tasarım ağacındaki Kaynak Klasörü öğesini genişletin.
  2. Değiştirmek istediğiniz Kaynak alt klasörünü genişletin.

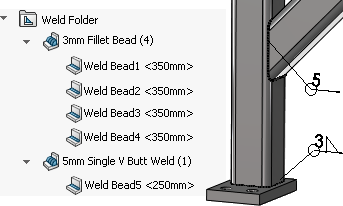

    Bu resimde şunlar vardır:
    • Dört 3 mm'lik Radyus Parçası
    • Bir 5 mm'lik Tek V Alın Kaynağı

  3. Değiştirilecek Kaynak Parçası öğesini seçin, sonra da bunu farklı bir Kaynak alt klasörüne sürükleyin ve imleç pointer_add_to_folder.gif şekline dönüştüğünde bırakın.
    Aynı anda birden çok kaynak parçasını sürükleyebilirsiniz.
    Kaynak parçasını taşımanın kaynak boyutunu ve tipini değiştireceğine ilişkin bir iletişim kutusu uyarısı belirir.
  4. Tamam öğesine tıklayın.

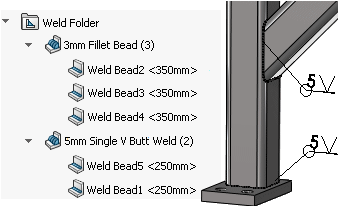

    Kaynak parçası, yeni Kaynak alt klasörüne taşınır ve tipi, boyutu ve sembolü güncellenir. Kaynak alt klasörü, klasöre eklediğiniz kaynak parçalarının sayısına göre artar.
