Sac Levha Bükümlerini Yassılaştırma

Bir sac levha parçasındaki bükümleri aşağıdaki yollarla yassılaştırabilirsiniz:

  • Parçayı tamamen yassılaştırmak için Yassı Çoğaltma1 unsuru varsa Yassı Çoğaltma1'i öğesini aktifleştirin veya Sac Levha araç çubuğunda Yassılaştır Tool_Flatten_Sheet_Metal.gif öğesine tıklayın.
    Yassı Çoğaltma1'i bastırılmamış yaptığınızda büküm çizgileri varsayılan olarak gösterilir. Büküm çizgilerini gizlemek için, Yassı Çoğaltma1'i genişletin, Büküm Çizgileri'ni sağ tıklayın ve Gizle'yi seçin.
    Parçanın tamamını bu şekilde yassılaştırdığınızda, pürüzsüz, yassılaştırılmış sac levha parçası oluşturmak için köşe uygulamaları uygulanır.
  • Parçayı tamamen yassılaştırmak için Süreç Bükümleri1 unsuru varsa Süreç Bükümleri1'i öğesini pasifleştirin veya Sac Levha araç çubuğunda Yassılaştır Tool_Flatten_Sheet_Metal.gif öğesine tıklayın.
  • Bir veya birkaç bükümü ayrı ayrı yassılaştırmak için bir Katları Aç Tool_Unfold_Sheet_Metal.gif unsuru ekleyin.
    Daha hızlı sistem performansı için, yalnızca yaptığınız iş için gereken bükümlerin katlarını açın ve onları katlayın. Örneğin, bir büküm boyunca bir kesim ekleyince yalnızca bir bükümün katlarını açın.

Köşe Uygulamaları Kullanma

Yassı Çoğaltma unsurunu bastırılmamış yaparak sac levha parçasını yassılaştırdığınızda temiz, yassılaştırılmış bir sac levha parçası oluşturmak için otomatik olarak köşe uygulamaları uygulanır. Yassı çoğaltmanın üretime uygun olması için köşe uygulamaları uygulanır.

Köşe uygulamaları yalnızca düzleştirilmiş durumda geçerlidir. Bu nedenle düz çoğaltma geometrisi, açılmış geometriden farklıdır. FeatureManager tasarım ağacında Düz-Çoğaltma'yı aktifleştirdiğinizde ortaya çıkan geometri, bir sac levha parçasının bükümlerini açmak için Katları Aç aracını kullandığınızda ortaya çıkan geometriden farklıdır.

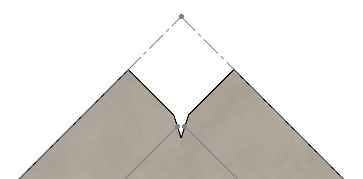

Orijinal model
Köşe uygulaması olmayan düzleştirilmiş model Köşe uygulaması olan yassılaştırılmış model

Köşe uygulamalarını kapatmak için:

  1. FeatureManager tasarım ağacında, Yassı Çoğaltma1'i sağ tıklayın ve Unsuru Düzenle'yi seçin.
  2. PropertyManager'da, Köşe uygulaması'nın işaretini kaldırın.
