| Seçenekleri standarda göre Etkinleştir/Devre Dışı Bırak |
Geometrik toleranslar için tüm sembolleri seçmenize veya sembolleri bir standarda göre sınırlamanıza olanak tanır. Örneğin ISO standardını seçer ve Seçenekleri standarda göre Etkinleştir/Devre Dışı Bırak seçeneğini kullanırsanız sembolleri ve değerleri ISO standartlarıyla sınırlayabilirsiniz.
|
| Belli boydaki datum unsurlarına MMC uygula |
Datum unsuru bir boyut unsuru olduğunda, datum alanlarına bir MMC sembolünün yerleştirilip yerleştirilmeyeceğini tanımlar.
|
| Birincil datum olarak kullan: gtol'dan. |
Birincil datum unsurlarına uygulanan form toleranslarının tolerans değerlerini ayarlar. DimXpert, bu seçeneği, birincil datum unsuru düzlem olduğunda kullanır. Bu durumda yassılık toleransı uygulanır.

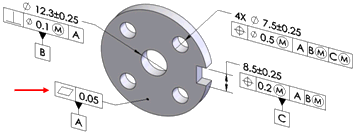

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A'ya uygulanan yassılık toleransına dikkat edin.
|
| İkincil datum olarak kullan: oryantasyon ya da konum gtol'u |
İkincil datum unsurlarına uygulanan oryantasyon ve konum toleranslarının tolerans değerlerini ayarlar.

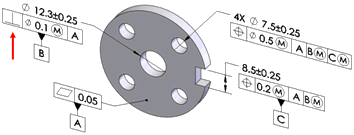

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A, ikincil datum olarak datum B kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A'ya göre datum B'ye uygulanan diklik toleransına dikkat edin.
|
| Üçüncül datum olarak kullan: oryantasyon ya da konum gtol'u |
Üçüncül datum unsurlarına uygulanan oryantasyon ve konum toleranslarının tolerans değerlerini ayarlar.

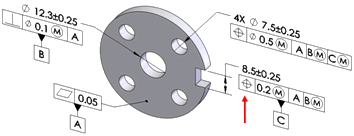

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A, ikincil datum olarak datum B, üçüncül datum unsuru olarak da datum C kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A ve B'ye göre datum C'ye uygulanan konum toleransına dikkat edin.
|
| Basit ölçümlendirmeler |
Basit ölçümlendirmelerin oluşturulmasını etkinleştirmek veya devre dışı bırakmak ve Zincir, Taban Çizgisi veya Kutupsal ölçümlendirme düzenlerinden hangisinin kullanılacağını seçmek için basit ölçümlendirme seçeneğini kullanın. Bu seçenek Otomatik Ölçümlendirme Düzeni, Geometrik Tolerans ve Basit ölçümlendirmeleri yeniden oluştur komutlarıyla oluşturulan konum toleranslarına uygulanır. Düz havşa, konik havşa, silindir, çentik, basit delik ve yuva unsurlarına geometrik konum toleransları uygularken en yaygın vakalarda otomatik olarak basit ölçümlendirmeler oluşturulabilir.
|
Zincir
|
Paralel çoğaltma unsurları arasında zincir ölçümlendirmeleri oluşturur. Unsurlar paralel değilse taban çizgisi ölçümlendirmeleri kullanılır.
|
|
Taban Çizgisi
|
Birbirlerine göre oryantasyonlarına bakmaksızın herhangi bir çoğaltmaya uygulanabilecek taban çizgisi ölçümlendirmeleri oluşturur. Örnekte, çoğaltma içerisindeki unsurların hepsi paralel değil.
|
|
Polar
|

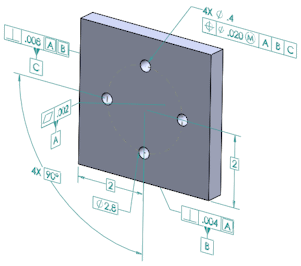

Delik, koni, havşa ve konik havşa delik çoğaltmaları arasında kutupsal ölçümlendirmeler oluşturur. Çoğaltma için minimum delik sayısını belirleyin.
|

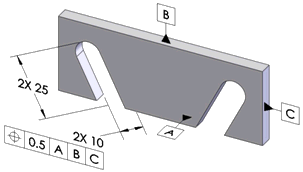

Basit ölçümlendirmeler, yalnızca unsurun eksenine veya düzlemine dik olarak yerleştirilebildikleri durumda oluşturulur. Gösterilen örnekte, çentikler birbirine veya datum düzlemlerinin herhangi birine paralel olmadığı için basit ölçümlendirmeler oluşturulmamıştır.  Basit ölçümlendirmeleri yeniden oluştur komutunu verilen bir geometrik konum toleransı için basit ölçümlendirme düzeni oluşturmak veya onarmak için kullanın. Detaylar için bkz. Temel Ölçümlendirmeleri Yeniden Oluşturma. Örneğin, bir delik çoğaltmayı delik ekleyerek veya çıkararak değiştirirseniz basit ölçümlendirme düzeni gerektiği şekilde güncellenmeyebilir. Onarmak için bu komutu çalıştırın. Komutu çalıştırdığınızda, bölümünde ayarladığınız ölçümlendirme düzeni (Taban Çizgisi veya Zincir), DimXpert tarafından uygulanır.
 |
| Delik çoğaltmaya uygulanan zincir ölçümlendirme |
 |
| Taban Çizgisi |
 |
| Polar |
|
| Konum |
Konum toleransları oluştururken kullanılacak tolerans değerlerini ve kriterlerini tanımlar.
|
MMC'de
|
Uygun olduğunda, unsur kontrol çerçevesinin Tolerans 1 bölümüne bir MMC (mümkün olan en fazla malzeme koşulu) sembolü yerleştirir.
|
|
Kompozit
|
Kompozit konum toleransları oluşturur.
Tek kesitli konum toleransları oluşturmak için Kompozit seçeneğinin işaretini kaldırın.  |
|
| Yüzey profili |
Yüzey profili toleransları oluştururken kullanılacak tolerans değerlerini ve kriterlerini tanımlar.
|
Kompozit
|
Kompozit profil toleransları oluşturur. Tek kesitli profil toleransları oluşturmak için Kompozit seçeneğinin işaretini kaldırın.  |
|
| Gezinti |
Gezinti toleransı oluştururken kullanılacak toleransı tanımlar. Gezinti toleransları yalnızca Otomatik Ölçümlendirme Düzeni Parça tipiTornalanmış ve Tolerans tipiGeometrik olduğunda oluşturulur. |
