Eşit Olmayan Kuvvet Yükleri Tanımlama

Bir Objeye Belirli Bir Yönde Eşit Olmayan Kuvvet Uygulama

Bir objeye belirli bir yönde eşit olmayan kuvvet uygulamak için:

  1. Simulation etüt ağacında Harici Yükler simgesine sağ tıklayın ve Kuvvet'i seçin.
    Kuvvet PropertyManager'ı görüntülenir.
  2. Kuvvet Yüzleri, Kenarları, Tepe Noktaları ve Referans Noktaları kutusunun içine tıklayın, ardından kuvvetin uygulanacağı objeyi seçin.
  3. Seçili objeye dik bir kuvvet uygulamak için Dik öğesine veya Seçili yön öğesine tıklayın.
    1. Seçili yön için Yön için Yüz, Kenar, Düzlem, Eksen kutusunun içine tıklayın, ardından yönü belirtmek için bir obje seçin.
    • Yön için bir yüz veya bir düzlem seçerseniz aşağıdaki bileşenlerden en az birini belirtin: Düzlem Boyunca Yön 1 , Düzlem Boyunca Yön 2 veya Düzleme Dik .
    • Yön için bir kenar seçerseniz bu kenar boyunca kuvvet değerini belirtin.
    • Yön için bir eksen seçerseniz aşağıdaki bileşenlerden en az birini belirtin: Radyal , Çevresel veya Eksenel .
  4. Kuvveti uygulamak için birden fazla gövde seçtiyseniz Öğe başına veya Toplam'ı seçin.
  5. Gerekli Birim seçimini yapın.
  6. Kuvvet altında, kuvvet bileşenleri veya dik kuvvet için değerleri ayarlayın.
  7. Kuvvetin uzamsal varyasyonunu açıklayan bir denklem tanımlamak için Eşit Olmayan Dağılım öğesini işaretleyin.
    1. Koordinat Sistemi Seç kutusunun içinde bir yere tıklayın, ardından bir koordinat sistemi seçin: Grafik alanından veya FeatureManager Tasarım Ağacı'ndan kartezyen, silindirik veya küresel.
    2. Doğrusal veya açısal koordinatlara ilişkin birimleri seçin.
    3. Seçtiğiniz koordinat sistemi tipinin resmine tıklayın ve Denklemi Düzenle'ye tıklayın.
    4. Kuvvetin seçili koordinat sistemindeki uzamsal değişimini tanımlayan denklemi girin. Açılır menüdeki temel matematik formülleri listesini kullanabilirsiniz. Denklem arayüzünde, koordinatları tırnak işareti içinde yazın: "x", "y", "z", "r", "t" ve "p".
      Seçili obje üzerindeki dağıtılmış kuvvet değerlerinin toplamı, girdiğiniz toplam kuvvet değerine eşittir.
  8. öğesine tıklayın.

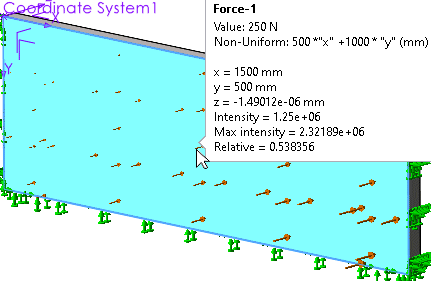

    Dağılımı tek tip olmayan bir kuvvet tanımladıktan sonra, kuvvetin ok sembolünün üzerine gelip ilgili konumdaki kuvvet değerini sorgulayabilirsiniz.

    SOLIDWORKS Simulation, kuvvet büyüklüğü değerlerini yalnızca ok sembollerinin bulunduğu konumlarda listeler. Yazılım, kuvveti uyguladığınız geometriye bağlı olarak uygun sayıda ok sembolü oluşturur.



    Detaylandırma aşağıdakileri listeler:
    • Değer. Force Value
    • Tek Tip Olmayan. Uzunluk birimiyle birlikte tek tip olmayan kuvvet dağılımını tanımlayan denklem
    • x, y ve z. Referans koordinat sistemine göre seçili ok sembolünün X, Y ve Z koordinatları
    • Yoğunluk. Seçili ok sembolünde tek tip olmayan dağılımı tanımlayan denklem değeri
    • Maks yoğunluk. Ok sembollerinin tüm konumları arasında tek tip olmayan dağılımı tanımlayan denklemin maksimum değeri
    • Göreceli. Seçilen ok sembolünde Yoğunluk / Maks yoğunluk

    Çözümleyici, meshlemeden sonra her düğümdeki tam kuvvet değerini hesaplar. Dağıtılmış kuvvet değerlerinin toplamı, uyguladığınız kuvvet değerine eşittir.

Değişen Yönlerde Kuvvetlere Sahip Eşit Olmayan Dağılım

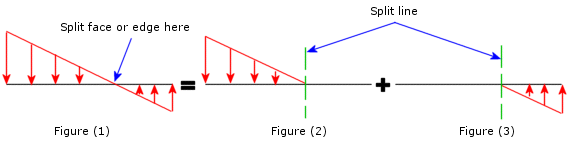

Şekilde gösterildiği gibi bir dağılım kuvvetler kabuk veya yüz tarafında yön değiştirecek şekilde belirtilirse, program kuvvetlerin mutlak değerlerinin toplamını PropertyManager'da belirtilen değere eşit olacak şekilde ayarlar.

Yönünü değiştiren bir eşit olmayan kuvvet uygulandığında [Şekil(1)], kuvvetin yönünü değiştirdiği noktada yük objesini bölün ve kuvveti iki adımda uygulayın [Şekil (2) ve Şekil (3)].
