Yakınsama Tanılama Grafiği PropertyManager'ı

Yakınsama Tanılama Grafiği, çözümleyicinin temas yakınsama sorunlarıyla karşılaştığı model bölgelerini algılar.

Yakınsama Tanılama Grafiği'ne erişmek için:

  • Tanılama Araçları > Yakınsama Tanılama Grafiği öğesine (Simulation CommandManager) tıklayın veya
  • Bir simülasyon etüt ağacında Sonuçlar'a sağ tıklayın ve Yakınsama Tanılama Grafiğini Tanımla'ya tıklayın.

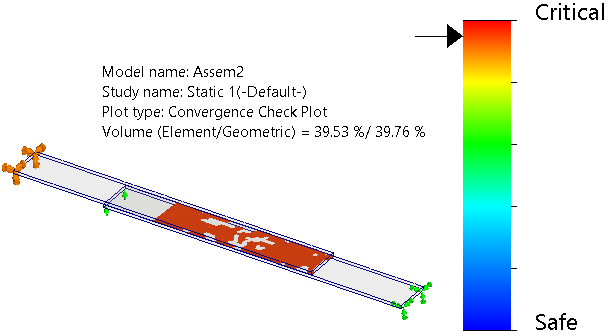

Göster Grafikte, temas yakınsaması durumuna ve normalleştirilmiş yer değiştirme düzeltmesine göre modelin kritik ve güvenli bölgeleri gösterilir. Çözümleyicinin temas yakınsamasına ulaşmadığı ve normal yer değiştirme düzeltmesi değerlerinin yüksek olduğu model bölgelerini görüntülemek için kaydırıcıyı Kritik tarafına doğru taşıyın.

Grafik açıklaması, temas etkileşimlerinin formülasyonuna katılan toplam eleman sayısı bazında, temas yakınsamasının sağlandığı elemanların hacim oranını görüntüler.

Normal yer değiştirme düzeltmesi, son temas yinelemesinde toplam artımlı düğüm yer değiştirme vektörü sayısının toplam düğüm yer değiştirme vektörü sayısına oranıdır.


  • Analizi çalıştırmadan önce, global seviye ve yerel seviye etkileşim ayarları tarafından tanımlanan temas etkileşim alanlarını Etkileşim Görüntüleyici PropertyManager'ı ile doğrulayabilirsiniz.
  • Temas eden parçalar arasındaki boşluğu kontrol edin. Eşik değerden (Yerel Etkileşimler PropertyManager'ında tanımlanan) daha büyük boşluğa sahip parçalar, yerel seviyede temas için uygun değildir.

Özellik

Başlık metni ekle Grafik için başlık girin.
Grafiği isim görünümü oryantasyonu ile ilişkilendir Grafiğe uygulamak için önceden tanımlanmış bir görünüm oryantasyonu seçin.
Geçerli görünümle ilişkilendir Geçerli görünüm oryantasyonunu grafiğe uygular.
