Bileşen referanslarını bir bileşene veya bir montajdaki tüm üst seviye bileşenlere atayabilirsiniz.
Bileşen Referansları iletişim kutusunda, bir montajdaki tüm üst düzey bileşenler için bileşen referansları atayabilirsiniz. İletişim kutusunu açmak için FeatureManager tasarım ağacında montaj adına sağ tıklayın ve Bileşen Referanslarını Düzenle'ye tıklayın.
Bileşen Özellikleri iletişim kutusunda, bir montajdaki her bileşen örneği için farklı bir Bileşen Referansı değeri atayabilirsiniz.

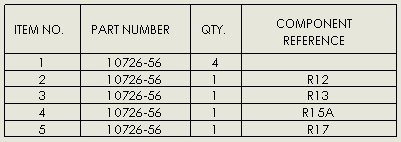

Örneğin, elektrik kablosu grubu veya baskı devre kartı montajı için referans göstergelerini depolamak üzere Bileşen Referansı'nı kullanabilirsiniz. Aynı bileşenin farklı örnekleri Bileşen Referansı için farklı değerlere sahip olduğunda, bu örnekleri malzeme listesinde ayrı satır öğeleri olarak gösterebilirsiniz. Teknik resimlerde, bileşen referansı değerini balon metnine bağlayabilirsiniz.
Montajlarda, bir bileşene sağ tıklayın,
Bileşen Özellikleri
öğesine tıklayın ve
Bileşen Referansı için bir değer belirleyin. Değer, FeatureManager tasarım ağacında bileşen adı dizesinin sonunda ayraç { } içinde gösterilir.
SOLIDWORKS Routing'de, P&ID belgesi içe aktarırken otomatik olarak değerler atayabilirsiniz.
Montajlarda veya teknik resimlerde, Malzeme Listesine sütun eklerken
BİLEŞEN REFERANSI için
Sütun tipi seçin.
Teknik resimlerde, balon eklerken
Bileşen Referansı için
Balon metni seçin.
Balonları bileşen referans değerlerine bağlamak için, teknik resimde BİLEŞEN REFERANSI sütunu olan bir Malzeme Listesi bulunması gerekir.
