Bu PropertyManager'ı görüntülemek için:
Bir sac levha parçada Kenar Flanşı
öğesine (Sac Levha araç çubuğu) tıklayın.
Sayısal girdi kabul eden bazı alanlar, = (eşittir işareti) girip bir açılır listeden genel değişkenler, işlevler ve dosya özellikleri seçerek denklem oluşturmanıza olanak sağlar. Bkz. Doğrudan Denklem Girişi.
Açı
|
Flanş Açısı
|
Bir değer belirleyin. Çok gövdeli bir parçada iki gövdeyi birleştirmek amacıyla Kenara Kadar ve Birleştir için Flanş Uzunluğu öğesini seçerseniz açı kilitlenir. Açının kilidini açıp açıyı değiştirmek için  öğesine tıklayın. |
|
Yüz seç
|
Flanş Açısı için paralel veya dik olarak ilişki ayarlamak için bir yüz seçin. |
| |
Yüze dik
|
Yüz seç içerisinde yüze dik kenar flanşını belirler. |
| |
Yüze paralel
|
Yüz seç içerisinde yüze paralel kenar flanşını belirler. |
Flanş Uzunluğu
|
Uzunluk Son Koşulu
|
Şunlardan birini seçin:
|
Kör
|
Kenar flanşını belirttiğiniz Uzunluk ve Yön değerine bağlı olarak oluşturur. -
Uzunluk
-
Yönü Ters Çevir
 . Kenar flanşının yönünü değiştirir.
-
Dış Sanal Keskin
 , İç Sanal Keskin
 , Teğet Büküm

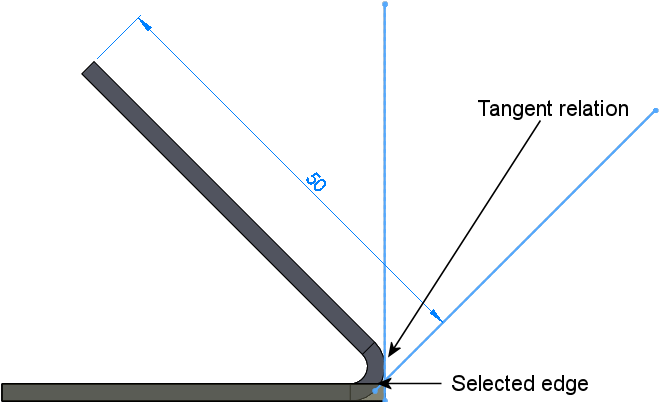

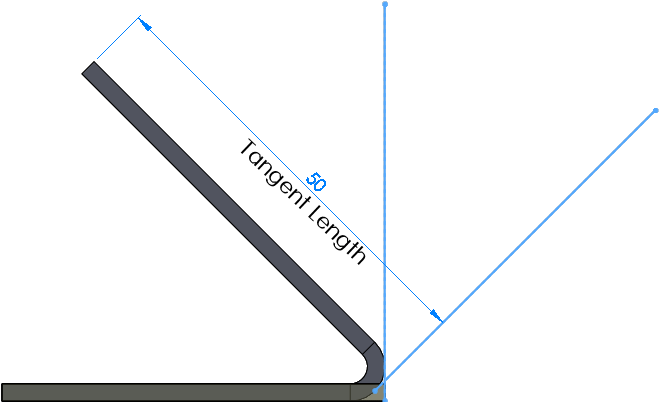

 . Ölçümün orijinini belirtir. Sanal keskin, iki çizim objesinin sanal kesişme noktasında bir çizim noktası oluşturur (bkz. Sanal Keskinler Oluşturma). Teğet Bükümü seçeneği, 90º'den büyük olan bükümler için geçerlidir ve uzunluk hesaplaması olarak bir flanşın teğet uzunluğunu kullanmanıza izin verir. Teğet uzunluğunu, ek hesaplar kullanmadan yazabilirsiniz.
|
|
Tepe Noktasına Kadar
|
Grafik alanında seçtiğiniz tepe noktasına kadar kenar flanşı oluşturur. Kenar flanşını flanş düzlemine dik veya taban flanşına paralel oluşturabilirsiniz.
|
Flanş düzlemine dik
|
Seçili tepe noktası kenar flanşının son yüzü ile çakışık.
|
|
Taban flanşına paralel
|
Seçili tepe noktası taban flanşının yüzüne paralel bir düzlemden geçiyor.
|
|
Flanş düzlemine dik. Kırmızı tepe noktası kenar flanşının son yüzü ile çakışık. (Bir çizim çizgisi ile belirtilir) |
|
|
Taban flanşına paralel. Kırmızı tepe noktası taban flanşının yüzüne paralel bir düzlemin içinden geçer. (Bir çizim çizgisi ile belirtilir) |
|
|
|
Kenara Kadar ve Birleştir
|
Çok gövdeli bir parçada, seçili kenarı başka bir gövdedeki paralel kenar ile birleştirir. İkinci gövdede bir -e kadar referansı seçin.
|
Dış Sanal Keskin , İç Sanal Keskin
|
Ölçümün orijinini belirtir.
|
|
Bir 'e kadar' referans kenarı seçin
|
|
|
|
Flanş Konumu
| |

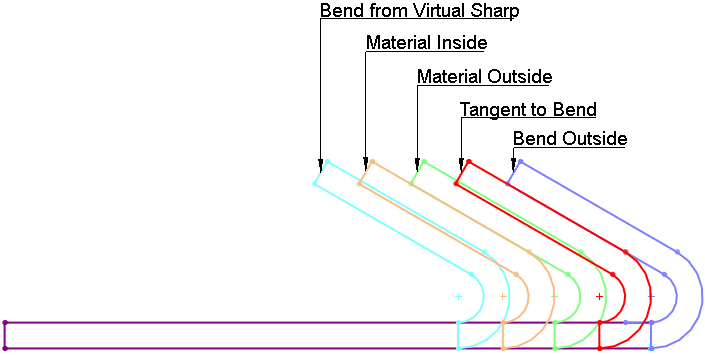

Büküm Konumu
|
Şunlardan birini seçin:
|
İç Malzeme
|
|
|
Dış Malzeme
|
|
|
Dış Büküm
|
|
|
Sanal Keskinden Bük
|
|
|
Büküme Teğet
|
Tüm flanş uzunluğu seçenekleri ve 90º'den büyük bükümler için geçerli. Flanş konumu her zaman seçili kenara ilişik yan yüze teğet olur ve flanş uzunluğunu korur.
|
|
| |
Yan bükümleri buda
|
Komşu bükümlerden ekstra malzemeyi kaldırır. Çevresel flanşın bükümlerinden biri mevcut büküme dokunduğunda, ekstra malzeme görünür. Komşu bükümleri kırpan kesim otomatik olarak boyutlandırılır ve düzenlenemez.
|
| Bu, kenar flanşı unsurunun önizlemesidir. Mavi önizlemenin büküm bölgesi L şeklindeki taban flanşının bükümüne dokunmaktadır. |
|
|
|
Yan bükümleri kırp onay kutusu işaretlenmediğinde ortaya çıkan sonuç. |
Yan bükümleri kırp onay kutusu işaretlendiğinde ortaya çıkan sonuç. |
|
| |
Öteleme
|
Flanşı sac levha gövdeden ötelemeyi seçin. |
| |
Öteleme Son Koşulu
|
Öteleme son koşulu için
için bir öğe seçin. |
|
|
Yönü Ters Çevir
|
Ötelemenin yönünü değiştirin. |
|
|
Öteleme Uzaklığı
|
Bir değer girin. |
Özel Büküm İzni
Bir Büküm İzin Tipi ve büküm izni için bir değer belirtmek üzere seçin.
Özel Kabartma Tipi
Kabartma kesimleri eklemek için,
Özel Kabartma Tipi
'ni seçin, ardından kabartma kesimi tipini seçin.
