Otomatik Ölçümlendirme Düzeni'ni kullanarak Artı ve Eksi şeklindeki iki toleranstan birini veya Geometrik'i belirleyebilirsiniz. Bu seçenek yükseltilerin, konilerin, deliklerin, çentiklerin, yuvaların, genişliklerin, aynı zamanda ceplerin ve profil unsurlarının konumunu kontrol etmede kullanılan tolerans tiplerini etkiler. Geometrik toleransla, toleranslar datum unsurları arasındaki ilişkileri de kontrol eder.
Artı ve Eksi Toleransı

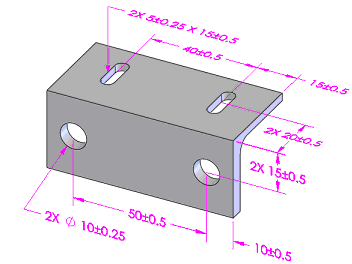

Belli boyutlardaki unsurlar, referans unsurlardan birine paralel olmaları durumunda doğrusal ölçümlendirmelerle konumlandırılırlar.

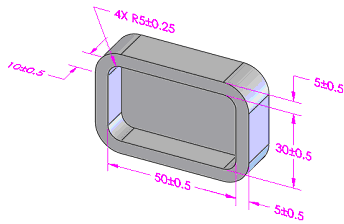

Cepler, duvar unsurlarının referans unsurlarından birine paralel olması durumunda doğrusal ölçümlendirmelerle konumlandırılırlar. Radyuslar, paylar ve cep derinliği boyut için ölçümlendirilir.
Profil unsurları ölçümlendirilmez.
Geometrik Tolerans

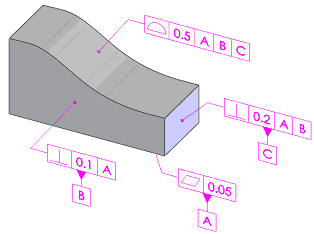

Belli boyutlardaki unsurlar, parça tipi (prizmatik veya tornalanmış) ile tanımlandığı gibi konum veya gezinti toleranslarıyla konumlandırılır.

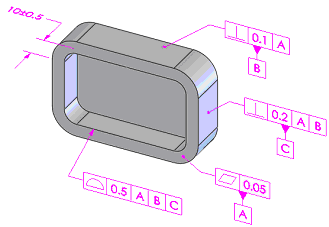

Cebin duvarlarına uygulanan radyuslar ve pahlar dahil olmak üzere, cepler yüzey profil toleranslarıyla birlikte konumlandırılır. Cebin derinliği ayrı olarak ölçümlendirilir.
Profil unsurları yüzey profil toleranslarıyla konumlandırılır.

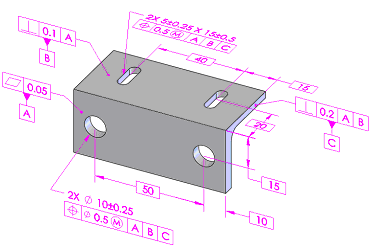

Karşılıklı ilişkilerini kontrol etmek için datum seçimleri toleranslandırılır. Aşağıda, deliklerin 4X çoğaltmasını kontrol etmek için ön düzlemin (A) birincil, merkez deliğin (B) ikincil ve çentiğin (C) üçüncül olarak kabul edildiği durumun sonucu verilmektedir.
