Geometrik tolerans sembolü parçalara ve teknik resimlere unsur kontrol çerçeveleri kullanarak geometrik toleranslar ekler. SOLIDWORKS yazılımı ASME Y14.5-2009 Geometrik ve Doğru Konum Toleransı kılavuzlarını destekler.

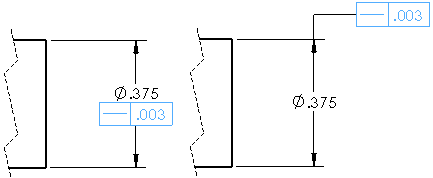

- Bir teknik resim, parça, montaj veya çizimde herhangi bir yere liderli veya lidersiz geometrik tolerans sembolleri yerleştirebilir ve ölçümlendirme çizgisinde herhangi bir yere bir sembol iliştirebilirsiniz.
- Geometrik tolerans sembollerine yönelik çeşitli özellikler iletişim kutularında, seçtiğiniz sembole göre seçimler sunulur. Yalnızca seçilen sembol için uygun özellikler bulunur.
- Bir geometrik tolerans sembolünde istediğiniz sayıda çerçeve bulunabilir.
- İmleç bir geometrik tolerans sembolünün üzerine geldiğinde
şekline dönüşür.
- İletişim kutusunu kapatmadan birden çok sembol ekleyebilirsiniz.
- Birden çok lideri görüntüleyebilirsiniz. Video: Birden Fazla Lider
-
Ctrl tuşunu basılı tutup bir lider iliştirme noktasını sürükleyerek varolan bir sembole daha fazla lider ekleyebilirsiniz.
- Mevcut bir sembolü düzenlemek için sembolü seçin.
- Bir geometrik tolerans sembolünün liderini model kenarının dışına sürüklerseniz bir otomatik tanık çizgisi oluşturulur.
