Patlatma Çizgileri Ekleme

Bir patlatma görünümüne manuel olarak patlatma çizgisi eklemek için patlatma çizgisi çizimi kullanabilirsiniz. Patlatma çizgisi çizimi bir 3B çizim türüdür.

Bir patlatma çizgisi çizimi eklemek için:

  1. Patlatma Çizgisi Çizimi (Montaj araç çubuğu) veya Ekle > Patlatma Çizgisi Çizimi öğesine tıklayın.
    Çizimi Patlat Araç Çubuğu görünür. Tesisat Çizgisi öğesi etkinleştirilir ve Tesisat Çizgisi PropertyManager'ı açılır.
  2. Aşağıdakileri kullanarak patlatma çizgileri ekleyin:
    • Tesisat Çizgisi (Çizimi Patlat araç çubuğu)
    • Basamak Çizgisi (Çizimi Patlat araç çubuğu)
    • Diğer 3B çizim araçları (Çizimi araç çubuğu)
    Tüm çizgiler, hayalet yazı tipinde görünür.
  3. Çizimi kapatın.
    3B Patlat çizimi, ConfigurationManager'da Patlatma Görünümü altında görünür.

Patlatma Çizgisi Rengini Belirleme

Bir patlatma çizgisi için bir renk belirleyebilirsiniz. Seçenekler > Sistem Seçenekleri > Renkler öğesine tıklayın. Renk düzeni ayarları altında Çizim, Patlatılmış öğesini seçin.

Bir çizimde patlatma çizgisi rengini değiştirmek için:
  1. ConfigurationManager'da, Patlatma Görünümü öğesini genişletmek için öğesine tıklayın.
  2. 3B Patlat öğesine sağ tıklayın ve Çizim Rengi öğesine tıklayın.
  3. Çizim/Eğri Rengi PropertyManager'ında bir renk seçin.

Örnek - Bir Tesisat Çizgisi Eklemek

Bu örnekte, bir tesisat çizgisi bir pim ve delik arasına patlatılmış görünümde eklenir.

Bir tesisat çizgisi eklemek için:

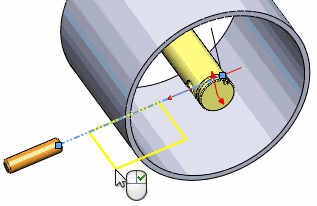

  1. Bağlamak istediğiniz iki öğenin her birinde bir yüzey, dairesel kenar veya düz kenar seçin.
    Örneğin, deliğin yüzünü ve pim'in dairesel kenarını seçin:

    Tesisat çizgisinin bir önizlemesi görünür.

  2. PM_OK.gif düğmesini tıklayın.
    Tesisat çizgisi görünür.


    Tesisat Çizgisi aracı etkin kalır, böylelikle birden çok çizgi ekleyebilirsiniz.

    Tüm çizgiler, hayalet yazı tipinde görünür.
  3. Daha fazla tesisat çizgisi ekleyin veya PM_OK.gif seçeneğini tıklayarak PropertyManager'ı kapatın.

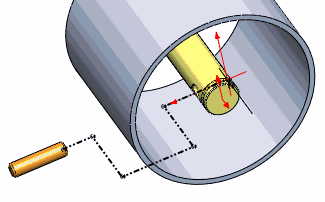

Örnek - Bir Basamak Çizgisi Eklemek

Bu örnekte, bir patlatma çizgisindeki tesisat çizgisi bir bileşenden geçer, böylece o bileşenin etrafından geçecek olan bir basamak eklenir.

Bir tesisat çizgisine basamak eklemek için:

  1. Basamak Çizgisi (Çizimi Patlat araç çubuğu) öğesine tıklayın.
  2. Basamaklandırmayı başlatmak için bir çizgiyi tıklayın.
  3. Basamaklandırmanın genişlik ve derinliğini önizlemek için imleci hareket ettirin.


    Çizim çizgisine tıklayıp imleci bırakırsanız 3B çizimdeki düzlemleri Tab öğesine basarak değiştirebilirsiniz. Eğer bırakmadan tıklayıp sürüklerseniz, düzlem değiştiremezsiniz.
  4. Basamaklandırmayı tamamlamak için yeniden tıklayın.


    Basamak aracı etkin kalır ve birden çok basamak ekleyebilirsiniz.

  5. PropertyManager'ı kapatmak için cancel.png öğesine tıklayın.
