Dosya Hazırlık Asistanı İletişim Kutusu

Dosyaları 3DEXPERIENCE Platform'a kaydetmeden önce bunları yaygın sorunlar bakımından değerlendirmek için Dosya Hazırlık Asistanı'nı kullanabilirsiniz.

SOLIDWORKS, modeldeki yinelenen dosya adları, eksik dosya referansları ve eksik konfigürasyon referansları gibi yaygın sorunlar hakkında bilgi sağlar.

Bu bilgiler, Design with SOLIDWORKS uygulamasını etkinleştirirseniz SOLIDWORKS için de geçerlidir.

SOLIDWORKS dosyalarını Dosya Hazırlık Asistanı ile değerlendirmek için:

  1. SOLIDWORKS'te Araçlar > Dosya Hazırlık Asistanı öğesine tıklayın.
  2. İletişim kutusunda, Klasör Ekle'ye tıklayın.
  3. Klasöre Gözat iletişim kutusunda bir klasör seçin ve Tamam'a tıklayın.
  4. Yedek ve Günlükler'in altında şunun için klasörler seçin:
    • Yedek oluşturulacak bir klasör seçin

      Değiştirilen dosyaların bir kopyasını yedekleme klasöründe saklar.

    • Günlük dosyalarının oluşturulacağı bir klasör seçin

      Değerlendirme tarafından oluşturulan günlük dosyalarını ve HTML analiz sonuçları dosyasını saklar.

  5. Seçenekler'in altında değerlendirilecek öğeleri seçin:
    Dosya adlarında bulunan baştaki/sondaki boşlukları "__" ile değiştir Dosya adında baştaki veya sondaki boşlukları alt çizgi "_" ile değiştirir.
    Yinelenen dosyaları sil ve birleştirirken sor Yinelenen dosyaları arar.

    Yinelenen dosyalar bulunduğunda Yinelenenleri Birleştir iletişim kutusu açılır.

    Seçenekleri belirleyin:

    • Dosya adını eşleştir

      Birbiriyle aynı dosya adlarını kontrol eder.

    • Dosya adını ve konfigürasyon adlarını eşleştir

      Birbiriyle aynı dosya adlarını, konfigürasyon adlarını ve konfigürasyon sayısını kontrol eder.

    • Dosya adını ve dosya oluşturma zaman etiketini eşleştir

      Birbiriyle aynı dosya adlarını ve dosya oluşturma zaman damgalarını kontrol eder.
    Dosya adlarını en az üç karakter olacak şekilde uzat Dosya adında yalnızca bir veya iki karakter olduğunda, dosya adına alt çizgi "_" ekler.

    3DSearch, dosyanın dizine işlenmesi için dosya adında en az üç karakter olmasını gerektirir.
    3DInterconnect referanslarını algıla 3DInterconnect referanslarına sahip dosyaları tespit eder ve günlük dosyasındaki dosyaları listeler.

    SOLIDWORKS dosyalarında değişiklik yapılmaz.
    Eksik dosya referanslarını algıla Eksik dosya referanslarını tespit eder ve günlük dosyasında detaylar sağlar.

    SOLIDWORKS dosyalarında değişiklik yapılmaz.

    En son model kaydetme işleminden sonra dosyalar taşındıysa taşınan dosyalar için eksik dosya uyarıları oluşturulur.
    Eksik konfigürasyon referanslarını algıla Eksik konfigürasyon referanslarını tespit eder ve günlük dosyasında detaylar sağlar.

    SOLIDWORKS dosyalarında değişiklik yapılmaz.
    Tarihi geçmiş konfigürasyon verilerini sapta Tarihi geçmiş konfigürasyonlar hakkındaki bilgileri listeler. Bu durum, bir konfigürasyonu silip modeli yeniden oluşturmadığınız durumda meydana gelebilir. Belgeleri 3DEXPERIENCE Platform'a kaydetmeden önce yeniden oluşturun.
    3DEXPERIENCE Uyumluluğu için güncellenmeyen dosyaları sapta Seçili dosyalarda uyumluluk denetimini yürütür; bu, dosyaların yeni 3DEXPERIENCE Configuration Manager'a güncellenip güncellenmediğini doğrular.

    Dosyaları 3DEXPERIENCE uyumluluğu için otomatik olarak güncellemek üzere Araçlar > Seçenekler > Sistem Seçenekleri > 3DEXPERIENCE Entegrasyonu öğesine tıklayın ve SOLIDWORKS dosyalarını 3DEXPERIENCE Platform ile uyumluluk için güncelle öğesini seçin. Daha fazla bilgi için bkz. 3DEXPERIENCE Entegrasyon Seçenekleri.

    3DEXPERIENCE uyumluluğu için dosyaları manuel olarak güncellemek üzere, FeatureManager tasarım ağacında bir model açıkken, üstteki öğeye sağ tıklayın ve SOLIDWORKS dosyalarını 3DEXPERIENCE Platform ile uyumluluk için güncelle öğesini seçin. Daha fazla bilgi için bkz. 3DEXPERIENCE Uyumluluğu için Modelleri Güncelleme.
    Özel özellik değerlerini kontrol et Eşleşmeyen veri tipleri nedeniyle öznitelik eşleştirme işleminin başarısız olacağı dosyaları tespit eder.

    Bir özel özellik kontrolü eklemek için:

    1. Özel özellik değerlerini kontrol et'i seçin.
    2. Özel Özellik Kontrolleri öğesine tıklayın
    3. İletişim kutusunda SOLIDWORKS Özel Özellik Adı için bir SOLIDWORKS özel özelliğinin adını ekleyin.
    4. Eşleştirilmiş Öznitelik Veri Tipi için bir seçenek belirleyin.
    5. Tamam seçeneğine tıklayın.
  6. Başlat'a tıklayın.
    Dosya Hazırlık Asistanı otomatik olarak ek kontroller gerçekleştirir.
    Ek Kontrol Açıklama
    Dosya uzantısını günceller Eski format uzantıları olan dosyaları (.prt, .asm, .drw) güncel dosya uzantılarına günceller (.SLDPRT, .SLDASM, .SLDDRW).
    Konfigürasyon sayısı Konfigürasyonların sayısını sayar ve bu bilgileri günlük dosyasında görüntüler.
    Dosya sürümü SOLIDWORKS 2021'den eski dosyaları denetler.
    Yazılım, günlük dosyası klasöründe sonuçların bir HTML dosyasını oluşturur.

  7. Modeli 3DEXPERIENCE Platform'a kaydetmeden önce olası sorunlar hakkında bilgi edinmek için analiz sonuçlarını inceleyin.

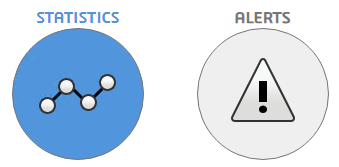

    Gerekli verileri görüntülemek için yukarıda gösterildiği gibi İstatistikler veya aşağıda gösterildiği gibi Uyarılar öğesine tıklayın.

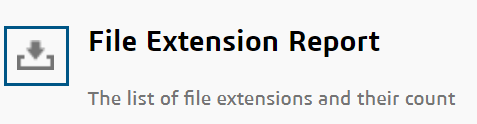

    Raporları HTML analizinden tek tek CSV dosyaları olarak indirmek için raporun yanındaki öğesine tıklayın.
