文档属性 - 辅助视图标号

可以指定辅助视图标号的文档层绘图设定。

要打开此页面：

请在打开工程图后，单击 选项 （“标准”工具栏），选择 文档属性 选项卡，然后选择视图 > 辅助视图。

总绘图标准

总绘图标准 从所选绘图标准页面设定继承而来。

基本辅助视图标准

基本辅助视图标准
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

线条样式

线条样式 选择： 样式。
线粗 选择： 一个厚度值，或选择自定义大小，然后输入厚度值。

辅助视图箭头文字

字体

单击以修改字体。

查看标号文字

字体

单击以修改字体。

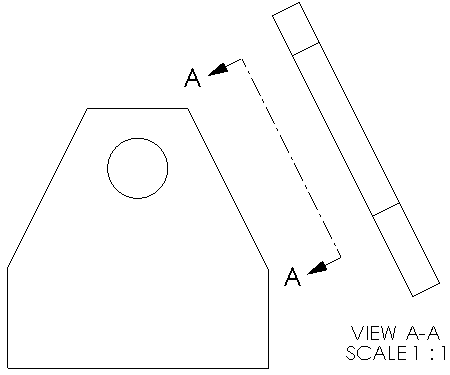

视图标号文字范例

标号选项

依照标准 选择此项可遵循基本标准。 清除此项可修改视图标号参数：
  • 名称。 选择要显示在视图标号中的标题，或键入您自己的标题。
  • 标号。 选择与父视图上标号对应的标号字母在视图标号中的显示方式。
  • 旋转。 设置视图旋转角度的外观。
  • 比例。 选择比例缩放的标号，或键入您自己的标号。
  • 分隔符。 选择一个比例显示选项：
    • 要用两个数字以分隔符分隔的方式显示比例，选择：
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • 要将比例显示为两个数字比率紧跟 X 的方式，选择 # X。
    • 要隐藏比例，选择 <无> 。
  • 删除比例中冒号 (:) 和斜杠 (/) 周围的空格。 选择以删除比例标号中的空格。
  • 标号显示选项：
    • 层叠。 显示视图标号时，名称和标号将层叠显示在比例的上方。
    • 直排。 在同一行中显示名称和标号。
在视图上方显示标号 选择此项可在视图上方显示标号。
包含新视图的位置标签 选择以自动添加位置标签至辅助视图和视图箭头。

视图指示

将视图旋转为水平对齐图纸 选择以显示辅助视图水平对齐图纸，然后选择旋转方向：
  • 顺时针
  • 逆时针
查看指示符 选择下列选项之一：
  • 箭头方法

  • 与截面相同

视图指示范例

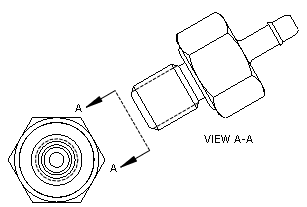

不选定将视图旋转为水平对齐图纸

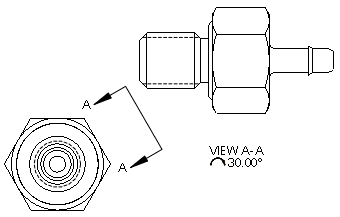

选定将视图旋转为水平对齐图纸和顺时针
选定将视图旋转为水平对齐图纸和逆时针

标号选项范例

名称 VIEW
辅助
<无>
标号 X
X-X
X X
<无>
比例 SCALE
比例:
<无>
分隔符 X:X
X/X
(X/X)
(X:X)
# X
<无>

图层

图层
选择一个图层。
必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。
视图标号文档图层设置会覆盖视图标号线条样式设置。
