可以指定材料明细表的文档层绘图设定。适用于所有文档类型。
要打开此页面：
在打开工程图或装配体材料明细表后，单击选项
（标准工具栏），选择文档属性选项卡，然后选择。
边界
 |
框边界 |
设定表格外边界的线粗。 |
|
网格边界 |
设定表格内部网格线的线粗。 |
零值数量显示
当配置中遗失装配体零部件时，在数量列中指定要显示的内容。

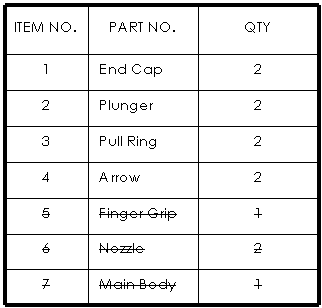

遗失零部件
|
为遗失的零部件保留行
|
列出配置中遗失的装配体零部件。 选择 以突出文字显示以突出显示遗失零部件列表。  |
图层
| 图层 |
选择一个图层。 必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。
|
必须在工程图视图文档的图层（“图层”工具栏）中选择依照标准以应用这些图层设置。
引头和尾随零值
| 引头零值 |
|
标准
|
根据总绘图标准显示前导零。 |
|
显示
|
显示小数点前的零。 |
|
移除
|
不显示前导零。 |
|
| 零值小数位数 |
| 仅当值为零时移除 |
根据 ANSI 和 ISO 标准，从整个公制单位值中去掉后续零。 |
| 显示 |
后续零根据您为单位指定的小数位数显示。 |
| 移除 |
不显示后续零。 |
| 标准 |
根据 ASME Y14.5M-1994 标准，将显示后续零。 |
|
数量列标题
在数量列标题中显示或隐藏自定义文本和配置名称。 为每种类型的材料明细表（仅顶层材料明细表、仅零件材料明细表和缩进的材料明细表）单独设置选项。
| 在 BOM 标题中显示自定义文本 |
将标题中的默认文本替换为您在自定义文本中输入的文本。 对于空白标题，选择此选项并保留自定义文本为空。 |
| 在 BOM 标题中显示配置 |
将配置名称添加到标题。 |
选项
|
将仅限顶层材料明细表局限于一个配置
|
选择以将仅限顶层材料明细表限制于一个配置。 在材料明细表中更改配置时，数量列标号不会更改。 |
|
自动更新材料明细表
|
选择此选项可在您对相关装配体添加或删除零部件时更新材料明细表。 |
组合这些具有不同轮廓但长度相同的切割清单项目（2019 年以前的行为）
|
控制当您将长度更改为相同时如何在 BOM 中分组切割清单项目。 - 已选择： 组合这些长度相同的切割清单项目，即使它们具有不同轮廓。 这是 SOLIDWORKS 2018 及更早版本中所使用的行为。
- 已清除： 仅组合长度相同且轮廓也相同的切割清单项目。 具有不同轮廓的切割清单项目保持分隔，即使其长度被更改为相同。
如果您之后编辑切割清单项目的长度，则启用或禁用此选项可能会影响活动文档中现有 BOM 中的行为。
|
