焊件切割清单表格

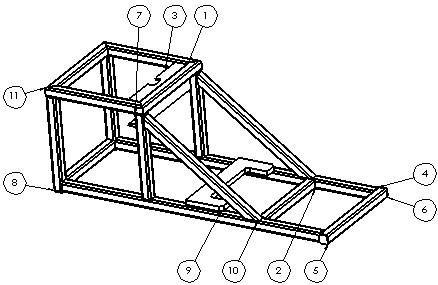

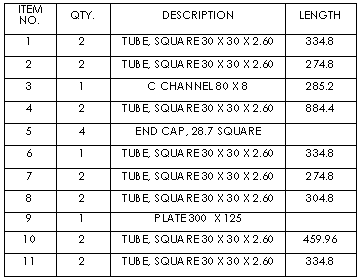

您可使用焊件切割清单表格为切割、焊接的结构形状添加类似于材料明细表的表格。

当第一个焊件特征插入到零件中时,实体 文件夹重新命名为切割清单 以表示要包括在切割清单中的项目。图标 表示切割清单需要更新。图标 表示切割清单已更新。

出现在切割清单中的项目必须在零件层显示在切割清单 文件夹中。

自动组织切清单中所有焊件实体的选项在新的焊件零件中默认打开。若想关闭,右键单击切割清单 ,然后清除自动生成切割清单
焊件切割清单使用工程图的单位精度。但是,切割清单表中的尾随零值的显示受 工具 > 选项 > 文档属性 > > 材料明细表 中的尾随零值设置影响。在某些现有表中,您必须将切割清单替换为新的切割清单才能查看这一更改。此外,如果您更改该设置,您必须重建工程图。

尽管切割清单自动生成,您手工指定什么时候在焊件零件文档中更新。这可使您一次性进行众多更改,然后更新切割清单。
