断裂视图

您可以在工程图中使用断裂(或中断)视图。 断裂视图可以将工程图视图以较大比例显示在较小的工程图图纸上。 您使用一组折断线在视图中生成一缝隙或折断。 与断裂区域相关的参考尺寸和模型尺寸反映实际的模型数值。


断裂视图包括以下功能:
  • 您可在“文档属性”-“出详图”中指定折断线和零件几何体以外延伸线之间的缝隙。
  • 穿越折断线的尺寸自动断裂。
  • 您可以锁定折断线的位置。在断裂视图之后为折断线标注尺寸,可以使其成为几何体的一部分。这些尺寸只用在工程图文档中,不会显示在打印的工程图上。
  • 您可在工具 > 选项 > 文档属性 > 线型中指定折断线的线型。
  • 您可以在“文档属性”-“尺寸”中选择断裂视图中的 在断裂视图中显示尺寸为断裂 以锯齿线显示尺寸线。
  • 您可将断裂视图取消断裂视图命令应用到多个视图。
  • 您可使用任何水平或竖直折断线组合在视图中使用多条折断线。所有折断都使用相同缝隙和折断线样式。
  • 平板型式钣金零件的断裂视图包括折弯线。
  • 您可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。

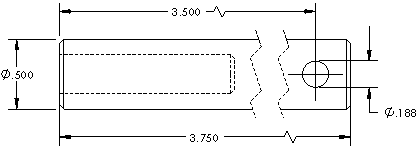

示例: 断裂视图已锁定

drw_Broken_View_Locked1.gif drw_Broken_View_Locked2.gif
