复杂边角管理示例

此主题演示了使用不同剪裁顺序的复杂边角示例。

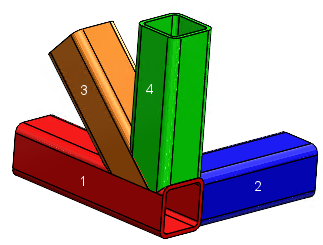

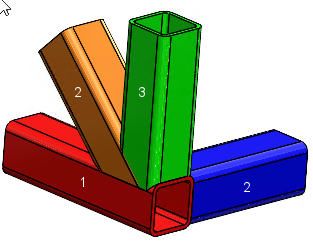

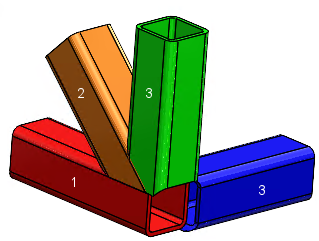

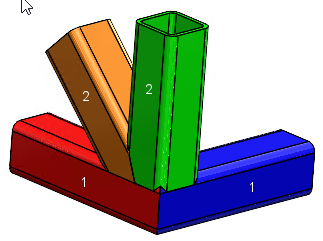

在以下示例中，构件上的数字表示剪裁顺序：
  • 剪裁顺序=1
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=4
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=3

剪裁类型：实体剪裁

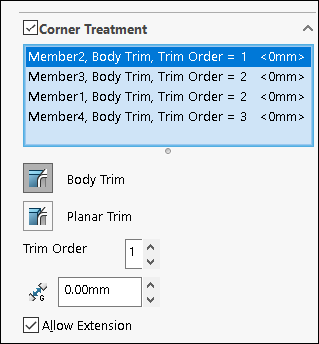

在复杂边角 PropertyManager 中，当您选择具有实体剪裁类型且剪裁顺序为 1 的构件时，该构件充当剪裁工具。

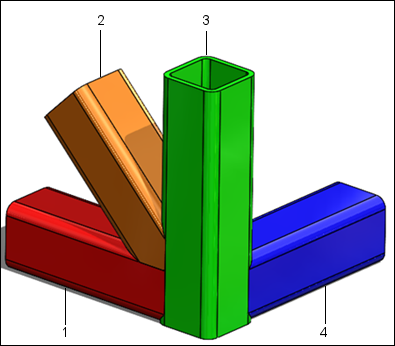

在以下示例中，构件 2 充当剪裁工具。下表列出了构件的标注：
标注 说明
1 Member1：实体剪裁，剪裁顺序 2
2 Member4：实体剪裁，剪裁顺序 3
3 Memebr2：实体剪裁，剪裁顺序 1
4 Member3：实体剪裁，剪裁顺序 2

剪裁类型：平面剪裁

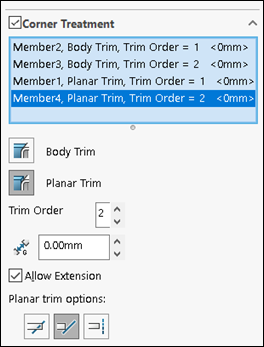

在复杂边角 PropertyManager 中，当您选择具有平面剪裁类型的构件时，该构件将由实体剪裁构件的组合剪裁。

对于具有平面剪裁类型的构件，该构件的剪裁将基于：
  • 其剪裁顺序
  • 剩余剪裁构件的剪裁顺序和剪裁类型

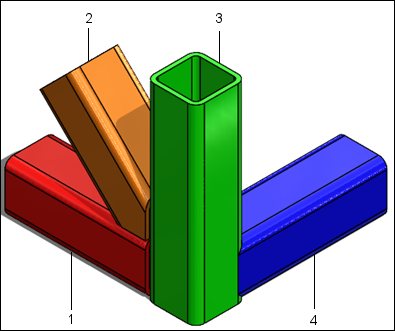

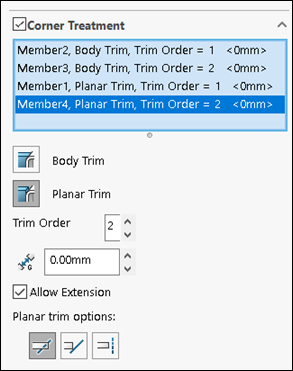

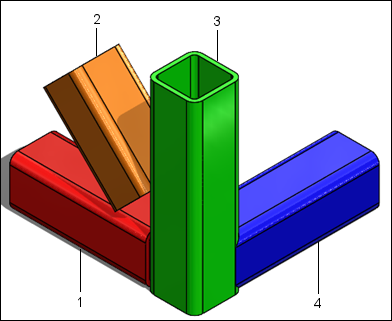

在以下示例中，构件 4 由构件 1、2 和 3 的组合进行剪裁。下表列出了构件的标注：
标注 说明
1 Member1：平面剪裁，剪裁顺序 1
2 Member4：平面剪裁，剪裁顺序 2
3 Memebr2：实体剪裁，剪裁顺序 1
4 Member3：实体剪裁，剪裁顺序 2
具有第一接触平面剪裁的复杂边角 PropertyManager 第一接触平面剪裁
具有完全接触平面剪裁的复杂边角 PropertyManager 完全接触平面剪裁
