孔标注在高级孔工具中受到支持

您可以为使用高级孔工具创建的孔创建孔标注。

您可以反转标注顺序。 在尺寸 PropertyManager 中的尺寸文字下，选择反转标注顺序。 当您在远端面上放置标注时，您可能需要反转标注顺序。

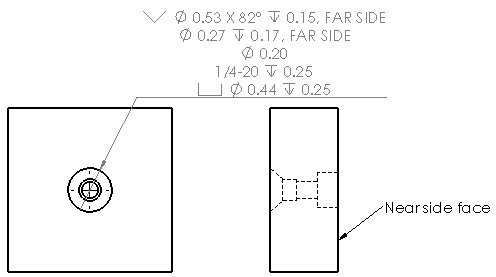

反转标注顺序已选中

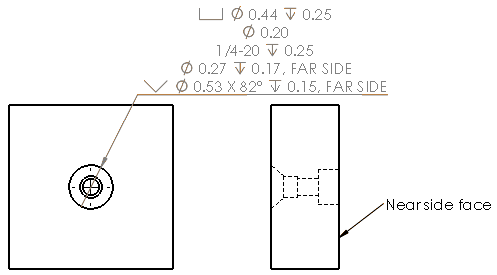

反转标注顺序已清除

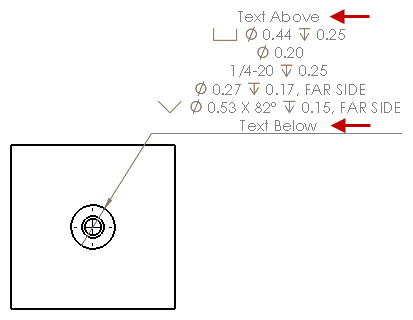

您可以通过包括额外文字的方式来定义特征中的标注。 在尺寸 PropertyManager 中的尺寸文字下，在文字在上和文字在下中键入要包括的文字。
