异型孔向导/Toolbox 选项

使用异型孔向导/Toolbox 页面上的选项创建或编辑被异形孔向导和 SOLIDWORKS Toolbox 零部件所使用的标准。 您可以禁用或启用 Toolbox 收藏夹文件夹。

要访问异型孔向导/Toolbox 选项：

  1. 单击标准工具栏上的选项 ，或单击工具 > 选项。
  2. 在系统选项选项卡上单击异型孔向导/Toolbox。
单击重设为所有系统选项或只为该页面上的选项恢复默认设置。

异型孔向导和 Toolbox 文件夹

异型孔向导和 Toolbox 文件夹位置 显示存储异型孔向导和 Toolbox 零部件的位置。
将此文件夹设为 Toolbox 零部件的默认搜索位置。

如果您没有 SOLIDWORKS Toolbox 许可证，您仍可打开包含 SOLIDWORKS Toolbox 零件的装配体。

清除将此文件夹设为 Toolbox 零部件的默认搜索位置。清除此选项后，您可以使用在 Toolbox 库之外共享的 Toolbox 零件，从您的计算机打开装配体。

如果 SOLIDWORKS Toolbox 许可可用，此选项始终处于选中状态，您无法更改。
配置 打开 Toolbox 配置工具，您可在智能扣件页面上指定选项。

Toolbox 任务窗格

显示 Toolbox 收藏夹文件夹 在设计库任务窗格中的 Toolbox 下显示 Toolbox 收藏夹文件夹。

Toolbox 配合

锁定“新的同心配合旋转到 Toolbox 零部件” 自动锁定“新的同心配合旋转到 Toolbox 零部件”。 您可以在 Settings Administrator 工具中锁定此选项。
当您通过以下方式创建同心配合时将应用此选项：
  • 将一个 Toolbox 零部件插入到另一个零部件上。
  • 通过在装配体中的 Toolbox 零部件的圆柱面或圆形边线上使用 ALT + 拖动来创建智能配合。
  • 使用智能紧固件工具。
  • 在新孔系列中定义智能紧固件。
  • 手动创建同心配合到 Toolbox 零部件。

异型孔向导设置

为每个异型孔向导孔类型保留设置 使用旧行为来保存每个孔类型的设置。 例如，如果螺纹孔的大小是 M6，则该大小不会受到其他孔类型的大小影响。 此行为被 SOLIDWORKS 2015 版本及更早版本所采用。
更改异型孔向导孔类型时传输设置 尝试将最后使用的孔类型的大小设置与新的孔类型可用的大小进行匹配。 该匹配基于字符串比较来完成。 默认情况下，将为所有新安装（2018 及更高版本）和升级安装设置此行为，以保留现有 SOLIDWORKS 2017 版本行为。

大小匹配的示例：

  • 示例 1： 如果您创建一个柱形沉头孔并将其大小设置为 M6，然后创建一个锥形沉头孔，则 M6 设置将被传递到新的孔类型。
  • 示例 2： 如果您创建一个柱形沉头孔并将其大小设置为 M6，然后将其更改为螺纹孔，则 M6 设置将被传递到新的孔类型，即将其设置为 M6x1.0。如果列示有多个 M6 螺纹孔（例如 M6x0.75 和 M6x1.0），则将匹配列示的第一个 (M6x0.75)。
包含 DELMIA 应用程序数据 生成并保存以下加工特征的信息：
  • 异型孔向导
  • 简单直孔
  • 高级孔
  • 螺纹线
  • 装饰螺纹线

只有 DELMIA 加工应用程序可以通过 3DEXPERIENCE Platform 使用此数据。

创建异型孔向导标准

您可生成新标准或编辑由异形孔向导和 SOLIDWORKS Toolbox 零部件所使用的现有标准。 您可添加管理访问到这些标准以及 SOLIDWORKS Toolbox 插件的选项。

您不需要在系统中安装 SOLIDWORKS Toolbox 即可生成或编辑异型孔向导孔的标准。

欲创建您自己的异型孔向导标准：

  1. 单击标准工具栏上的选项 ，或单击工具 > 选项。
  2. 在系统选项选项卡上单击异型孔向导/Toolbox。
  3. 浏览到异型孔向导和 Toolbox 文件夹位置。
    您可以选择 将此文件夹设为 Toolbox 部件的默认搜索位置 来帮助打开那些 Toolbox 零部件不会参考引用您的 Toolbox 文件夹的模型。 如果您清除了此系统选项，SOLIDWORKS 将不会自动在 Toolbox 文件夹中搜索 Toolbox 零部件的参考。
  4. 单击配置。
  5. 在 Toolbox 配置工具中，在“智能扣件”页上设定选项。
    详情请参阅配置 Toolbox。
  6. 单击保存，然后关闭 Toolbox。
  7. 单击确定关闭系统选项 - 异型孔向导/Toolbox 对话框。

Toolbox 收藏

Toolbox 收藏夹文件夹是一个本地文件夹，您可在其中存储常用的 Toolbox 部件的快捷方式。

在 SOLIDWORKS 软件中，收藏夹 文件夹显示在设计库任务窗格中的 Toolbox 下。 您添加到该文件夹的内容将作为 Windows 快捷方式文件存储在您的本地计算机上。

默认情况下，Toolbox 收藏夹文件夹可见。 要隐藏该文件夹，单击工具 > 选项 > 系统选项 > 异型孔向导/Toolbox 并清除显示 Toolbox 收藏夹。 这不会移除您的收藏夹，只是在设计库任务窗格上隐藏它们。

您可将内容直接添加到收藏夹文件夹或者创建子文件夹来组织内容。 然后，您可将部件从位于任务窗格下半部分的 Toolbox 标准文件夹拖动到收藏夹文件夹或子文件夹。

您不应与其他用户共享收藏夹。

要保存和使用 Toolbox 收藏夹：

  1. 在任务窗格中的设计库选项卡上，展开 Toolbox。
  2. 选择收藏夹文件夹，然后单击新建文件夹 。
  3. 键入该子文件夹的名称。
    如果您使用诸如轴承或螺栓和螺钉等标准 Toolbox 文件夹名称，则软件将使用相应的图标显示这些名称。 否则，将用一个通用文件夹图标来表示该文件夹。
    新文件夹将显示在收藏夹文件夹下并在您的本地计算机上的以下位置中创建：C:\Users\username\AppData\Roaming\SOLIDWORKS\SOLIDWORKSrelease\Toolbox\Favorites。
  4. 使用 Toolbox 部件库展开要另存为收藏夹的部件的标准、类别和类型。
  5. 选择部件并将其拖动到子文件夹中。
    您所保存的每个收藏夹均会作为快捷方式显示在收藏夹子文件夹和您的本地计算机上的收藏夹目录中。

    如果某个 Toolbox 部件被移动、删除或禁用，一个警告标志将出现在该快捷方式上。

    将鼠标悬停在收藏夹上以显示描述问题的工具提示。

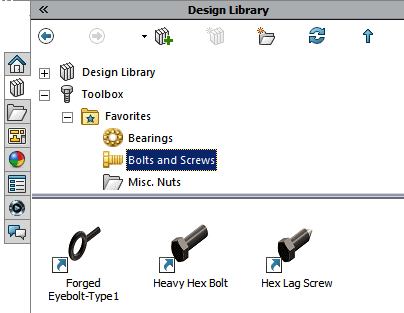

  6. 要使用某个收藏夹，在收藏夹子文件夹中选择该收藏夹并将其拖动到图形区域，就如同您将某个部件拖动到另一个 Toolbox 文件夹一样。

Toolbox 选项

您可以为单个用户设置 Toolbox，或者为多个用户设置共享的 Toolbox。

有关配置 Toolbox 的信息，请参阅 Toolbox 帮助。

共享的 Toolbox 数据

您可在本地计算机上、共享网络位置、或在 SOLIDWORKS PDM 库中安装 Toolbox 数据。 推荐使用共享网络位置或 SOLIDWORKS PDM 库。 通过使用公用位置，所有 SOLIDWORKS 用户共享一致的零部件信息。

有关使用 SOLIDWORKS PDM 管理 Toolbox 的信息，包括将您的现有 Toolbox 库迁移到 SOLIDWORKS PDM 库，请参阅 SOLIDWORKS PDM 管理指南。

Toolbox 配置

最佳做法是在使用 Toolbox 前对其进行配置。 设置 Toolbox 包括以下操作：
  • 选择您使用的标准和硬件。
  • 选择零部件大小，添加自定义属性并添加零件号。
  • 设置权限和设定。

保护 Toolbox

在使用共享 Toolbox 时，管理员可以为 Toolbox 生成密码并为工作组设置权限和优先级设定。 限制访问和设置公用优先级设定可以确保工作组使用的 Toolbox 数据的一致性。
