对齐草图

在提取草图供转换到 3D 零件后，您可在生成基体特征前对齐草图。先选择的草图移动以与后选择的草图对齐。

1. 在将要与另一草图对齐的草图中选择一直线或点。
2. 按住 Ctrl 并在第一草图将要与之对齐的第二草图中选择一直线或点。
3. 单击 对齐草图 （2D 到 3D 工具栏）或单击 工具 > 草图绘制工具 > 对齐 > 草图。

对齐草图示例

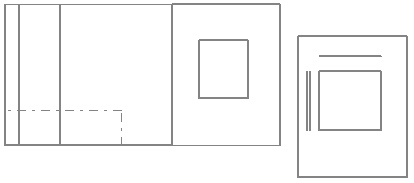

两个草图，顶视图和辅助视图未对齐。 顶视图草图将保持静止，而辅助视图草图通过移动实现对齐。

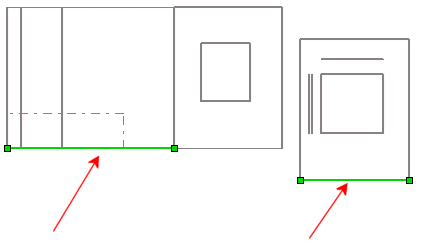

选择在辅助视图草图中指示的直线，然后按住 Ctrl 并选择在顶视图草图中指示的直线。
上视草图 辅助草图

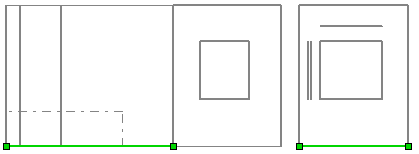

单击 对齐草图 。 辅助视图草图移动与上视草图对齐。
