附加尺寸延长线

您可将尺寸延伸线附加到顶点或草图实体。

1. 右键单击尺寸，然后单击重新附加。

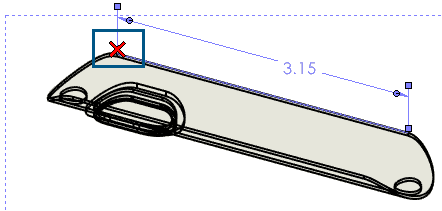

   SOLIDWORKS^® 在延伸线上用 X 突出显示点。


2. 在模型上选择一个点以将该点重新附加到模型。
   点会重新附加到新选择。

   • SOLIDWORKS 窗口底部的状态栏向您告知在模型上要选择的位置。
   • 当您做出无效选择时，会出现一条消息通知您。
   • 如果您不想在模型上选择一个点，请按 Enter 键将 X 移动到下一个点。
   • 重新附加不支持以下尺寸：
     • 输入
     • DimXpert
     • 链
     • 对称线性直径
     • 路径长度
3. 重复步骤 2，直到延伸线上没有带 X 突出显示的点。
