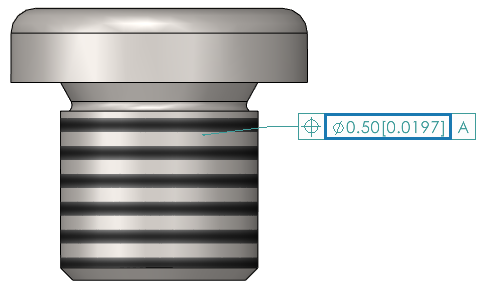

以几何公差符号显示双制尺寸

当您创建几何公差符号时，您可以显示双制尺寸。

双制尺寸在一个尺寸内显示两组值，比如英寸和毫米。

要以几何公差符号显示双制尺寸：

  1. 在零件或工程图中，单击几何公差 （MBD Dimension 工具栏）。
  2. 在图形区域中，单击以放置符号。
  3. 在公差对话框中，选择范围。
  4. 在公差对话框中，选择显示双制尺寸。
  5. 在几何公差 PropertyManager 中，单击 。
