示例： 运行比较几何体

要比较同一模型的两个版本之间的几何体：

  1. 打开两个零件文件，例如 apple.sldprt 和 peach.sldprt。

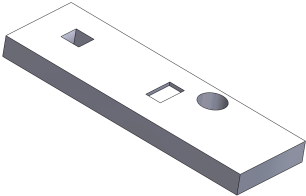

    apple.sldprt
    peach.sldprt
  2. 单击工具 > 比较 > 几何图形 。
  3. 在比较任务窗格中，选择：
    1. 对于参考文档，选择 apple.sldprt。
    2. 对于已修改文档，选择 peach.sldprt。
  4. 在要比较的条目下选择几何图形，并单击运行比较。
    将在图形区域中平铺展示两个零件文件。
  5. 在体积比较下，单击共同体积、移除的材料和添加的材料旁边的隐藏/显示。

    将用不同的颜色高亮显示两个零件之间添加的材料和移除的材料。

    apple.sldprt
    peach.sldprt
  6. 选择关闭时保留实体并单击添加至 apple.sldprt 以保留与参考文档的差异。
  7. 单击关闭退出任务窗格。
    比较数据保存在 apple.sldprt 中。

  8. 在图形区域中，展开 apple.sldprt 窗口。然后在 FeatureManager 设计树中展开比较体积文件和各个子文件夹。
    您可以单击每个材料实体以高亮显示零件中添加或移除的实体。

使用相交工具合并体积

要将比较体积文件夹中的材料合并到 apple.sldprt：

  1. 从 FeatureManager 设计树中选择以下项：
    • Cut-Extrude3
    • Material Added1
    • Material Added2
    • Material Removed1
  2. 单击插入 > 特征 > 相交 。
  3. 单击创建两者，然后单击相交。
  4. 在要排除的区域下单击区域 3。
  5. 然后，单击合并结果和 。
