更新通过“自动零件序号注解”生成的零件序号

要通过“自动零件序号”更新现有零件序号：

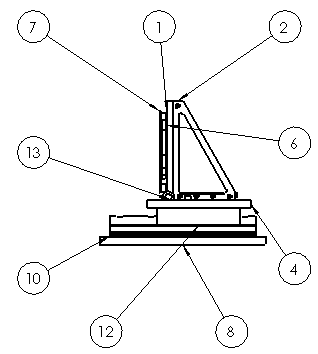

  1. 在包含 BOM 和以项目号作为其零件序号文字的零件序号的工程视图中，单击插入 > 注解 > 自动零件序号。 此例展示了插入的自动零件序号。
  2. 在自动零件序号 PropertyManager 中的编辑零件序号中：
    1. 选择替换零件序号，以删除所有以项目号作为其零件序号文字的零件序号，然后插入自动零件序号 PropertyManager 指定的零件序号。
    2. 选择现有零件序号重新排序，以修改现有零件序号的顺序。

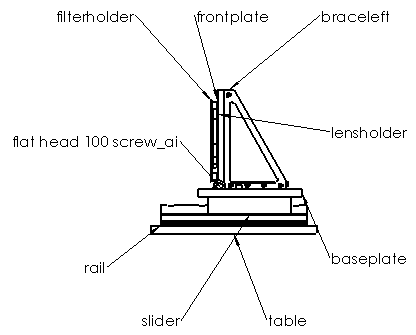

  3. 如果您选择替换零件序号，则您可以指定任意自动零件序号参数。 在此例中，零件序号设定中的样式为无，零件序号文字为文件名称。

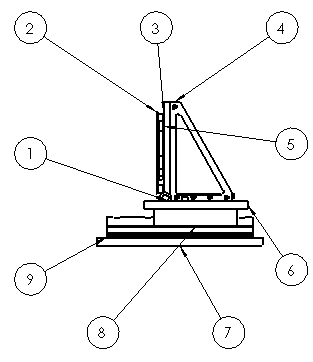

  4. 如果您选择现有零件序号重新排序，则您只能修改项目号中的参数，包括起始于和增量，并且您可以指定为依照装配体顺序或按序排列。 在此例中，起始于是 1，增量也是 1，并且已选择“按序排列”。
  5. 单击 PM_OK.gif。
要按序排列零件序号，工程图中必须有材料明细表。
